[已解答问题] Zero hole size multi-layer pad(s) detected 求大神指导

[复制链接]

1

主题

6

帖子

70

积分

一级会员

Rank: 1

积分
70
发表于 2018-8-18 20:58:24 | 显示全部楼层 |阅读模式
小白一个,刚看完视频画了个板子,检查的时候出现这个问题,,,不知道怎么解决啊,求大神指导  Zero hole size multi-layer pad(s) detected
[img]file:///C:\Users\Administrator\Documents\Tencent Files\1970684397\Image\C2C\CQ@B)5[$5]89~KSWAL8O6O5.png[/img]




回复

使用道具 举报

4

主题

183

帖子

904

积分

二级会员

Rank: 2

积分
904
发表于 2018-8-19 08:46:02 | 显示全部楼层
你这个是弄钻孔啊····不是表贴···应该在画封装的时候 修改封装引脚层 ,改到TOP层。
回复 支持 反对

使用道具 举报

1

主题

6

帖子

70

积分

一级会员

Rank: 1

积分
70
发表于 2018-8-19 09:25:05 | 显示全部楼层

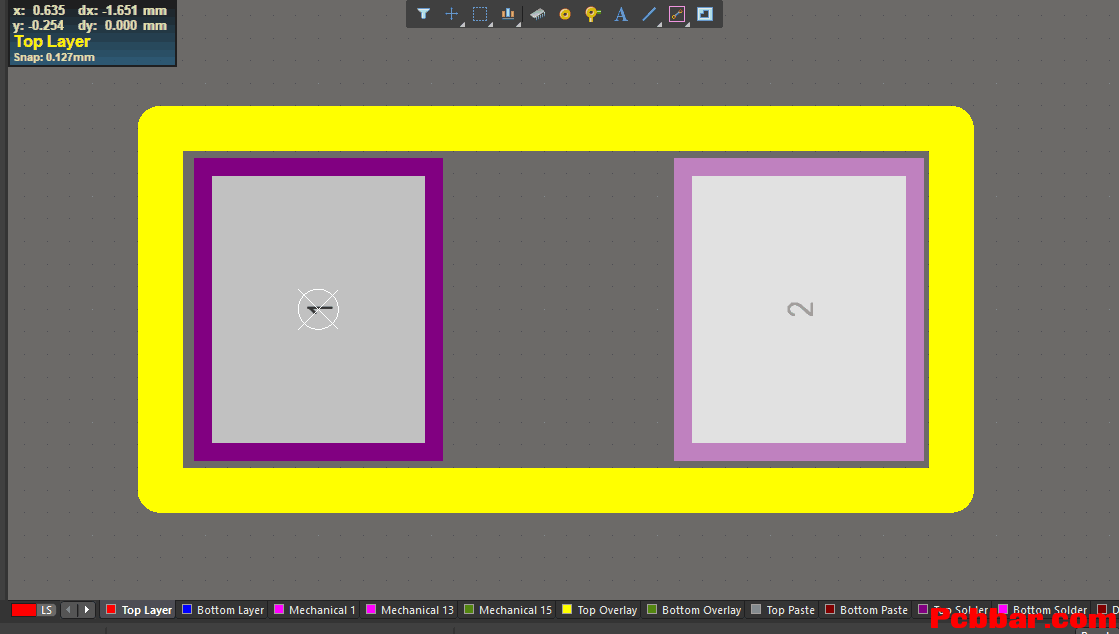

弄钻孔?我没看懂啊,我就是想放一个贴片晶振,一个贴片胆电容,这两个封装都是同一个类型,复制改了下尺寸,我刚才打开封装,还是不知道改什么,求指导
回复 支持 反对

使用道具 举报

1

主题

6

帖子

70

积分

一级会员

Rank: 1

积分
70
发表于 2018-8-19 09:40:53 | 显示全部楼层

好了好了,点开封装找到你说的那个问题了,非常感谢
回复 支持 反对

使用道具 举报

4

主题

183

帖子

904

积分

二级会员

Rank: 2

积分
904
发表于 2018-8-22 08:16:46 | 显示全部楼层

共同学习 不谢。
