Altium Designer 19用颜色区分内电层的各个分割区域的方法

2019-3-27 17:00| 发布者：凡亿刘老师| 查看：4346| 评论：0

摘要：用颜色区分内电层的各个分割区域的方法

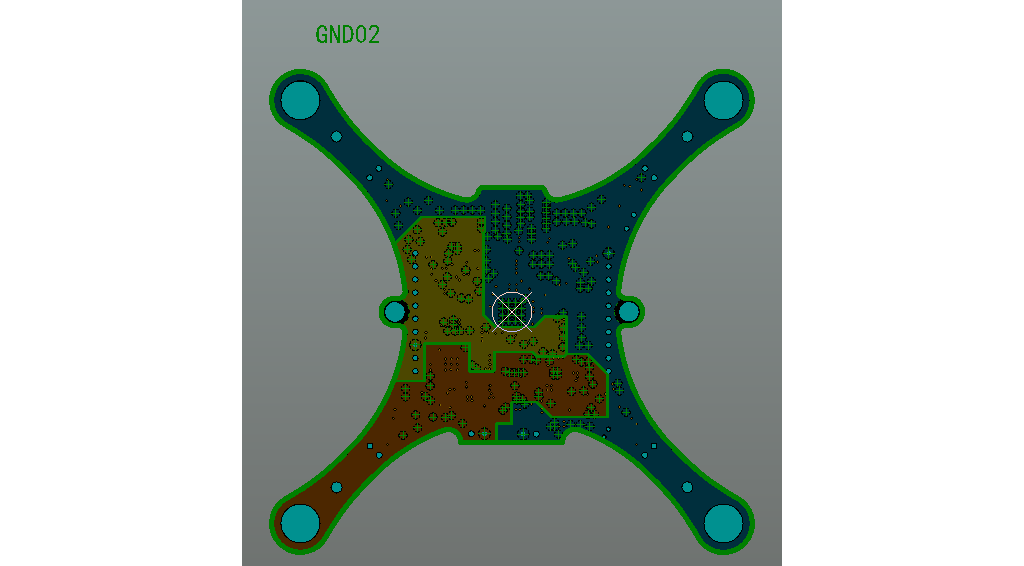

在进行多层板设计的时候，当PCB中的一个内电层上有多个分割区域的的时候，可以用不同的颜色区别，显示清晰，方便识别分割区域的网络。

其实就是通过改变其所属的网络的颜色来达到改变负片层的颜色，方法如下：

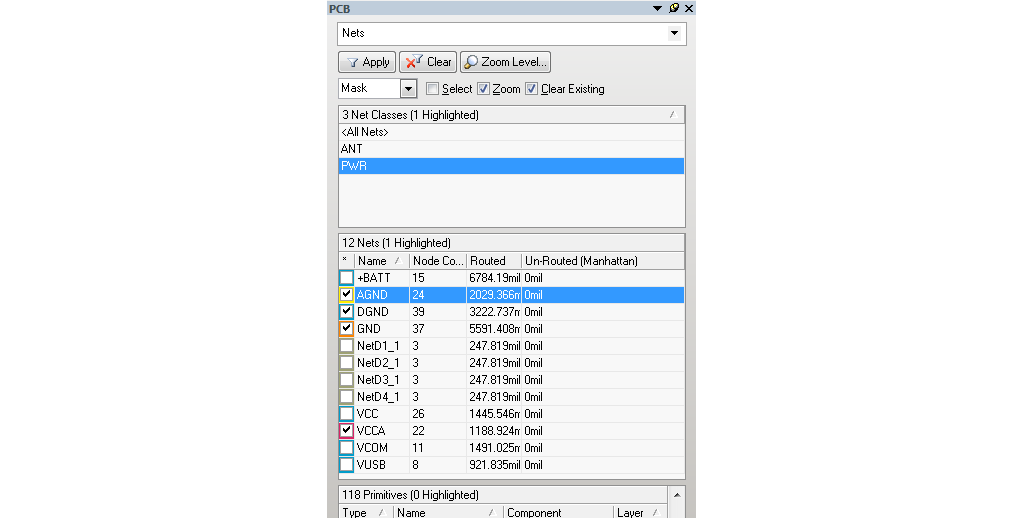

1. 打开PCB面板，编辑内电层所属的网络属性；

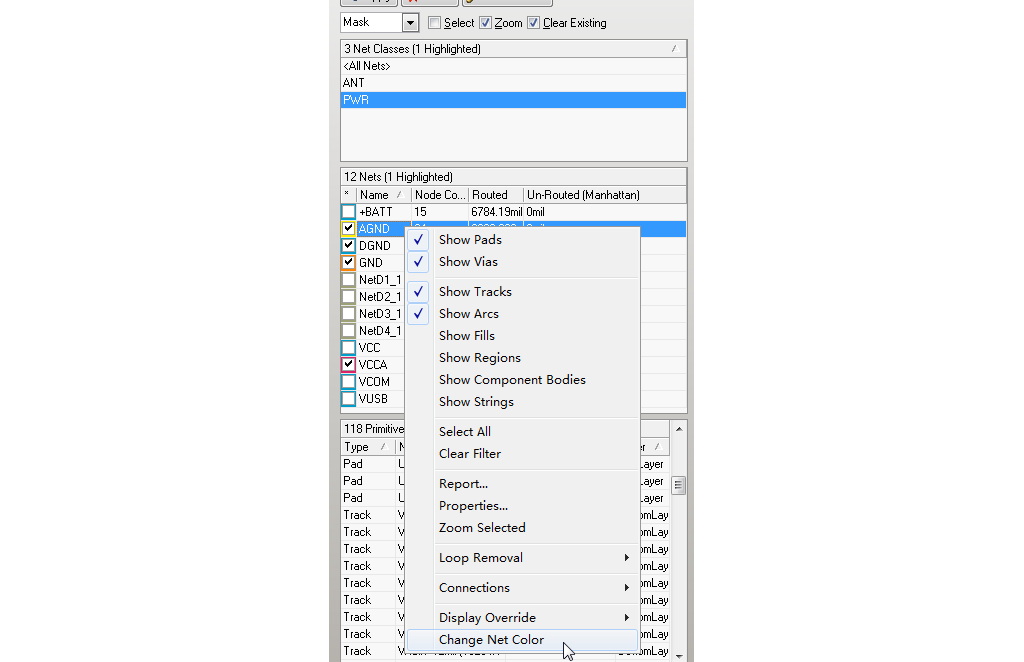

2. 修改对应网络的颜色就可以修改内电层分割区域的颜色。

@
