AD规则的导入与导出

2019-2-25 18:06| 发布者：凡亿刘老师| 查看：7553| 评论：0

摘要：在pcb设计的时候，有时候两个板子，甚至多个板类型相同，这时候，对其中一个已设置好的规则进行挪用；能够节省我们不少的时间与精力。下面就来和大家讲解下在AD软件中怎样对规则进行导出与导入：

在pcb设计的时候，有时候两个板子，甚至多个板类型相同，这时候，对其中一个已设置好的规则进行挪用；能够节省我们不少的时间与精力。下面就来和大家讲解下在AD软件中怎样对规则进行导出与导入：

一．规则的导出：

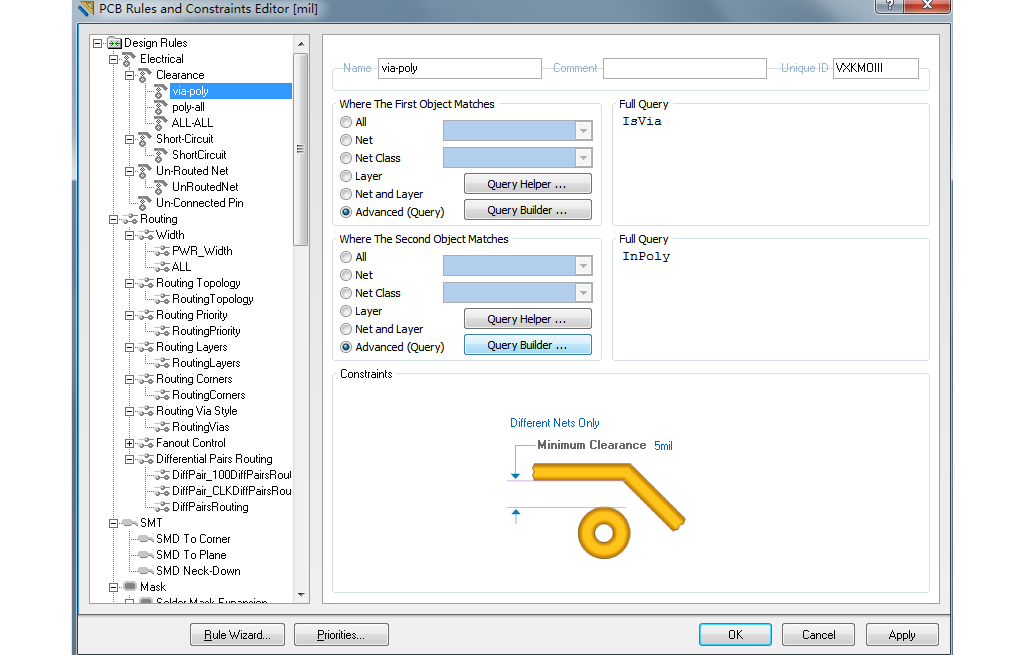

1.选择菜单Design→Rules(快捷键DR），进入规则设置栏；

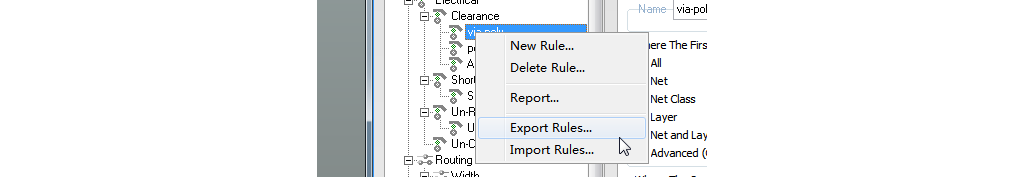

2.选择其中一个规则，右键选择“ Export Rules...”

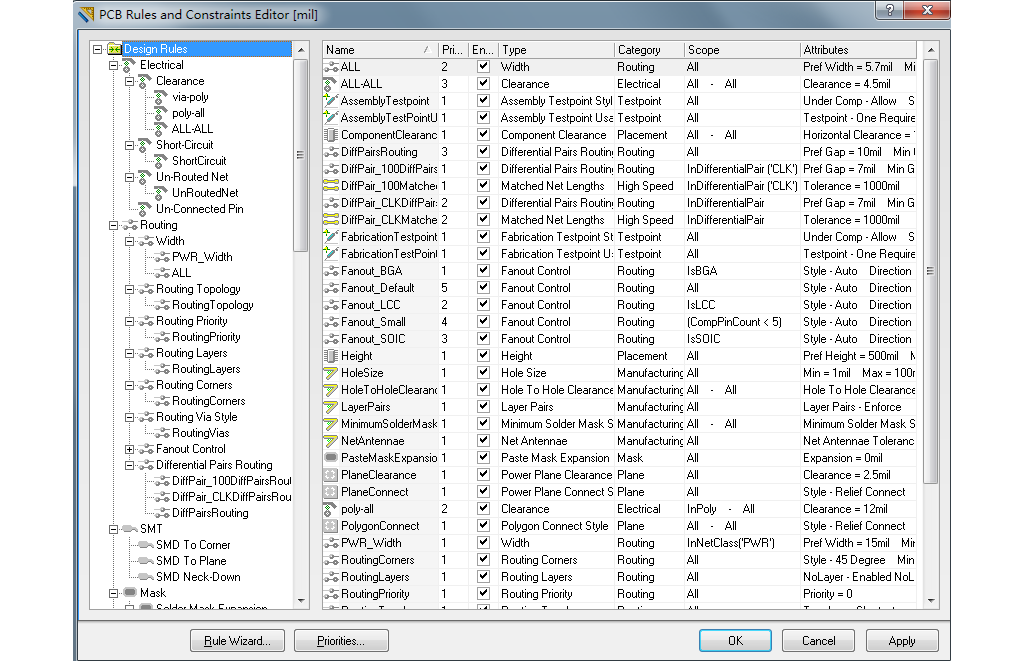

3.进入规则的导出的选择栏，可以在其中选择需要导出的规则；我们就以全部导出为例，ctrl+A全部选中，点击OK确定。

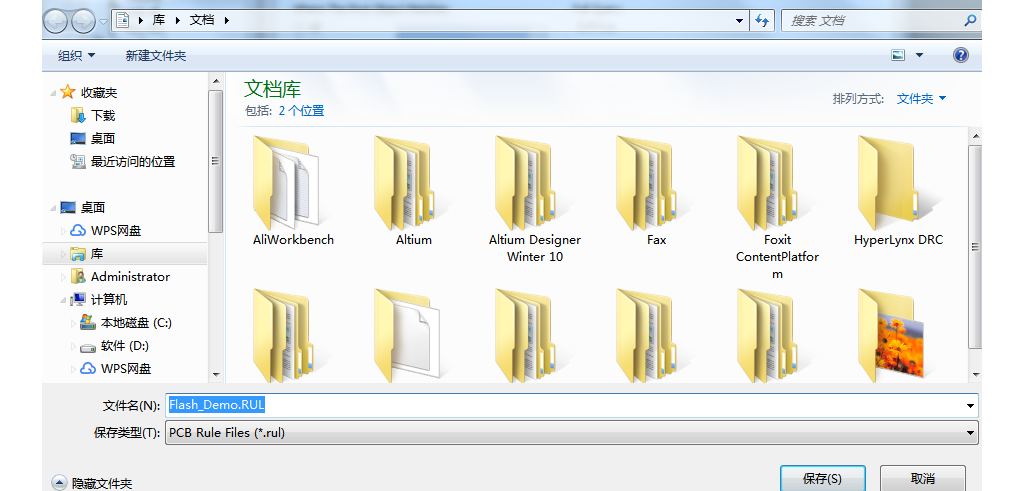

4.选择导出规则文件的保存路径；

二．规则的导入

1.同样，选择菜单Design→Rules(快捷键DR），进入规则设置栏；

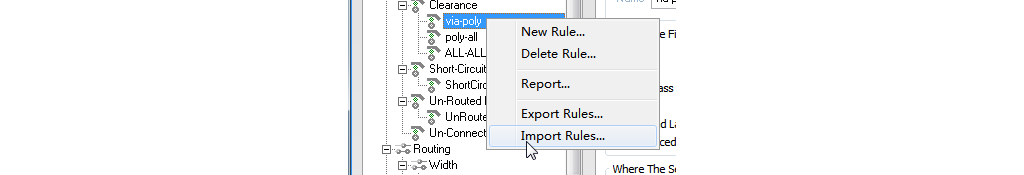

2.选择其中一个规则，右键选择“ Import Rules...”

3进入规则的导出的选择栏，可以在其中选择需要导出的规则；我们就以全部导出为例，ctrl+A全部选中，点击OK确定。

4.进入路径选择界面，找到之前保存的规则文件，点击确认，完成规则的导入。

注：目前18和19两个版本无法进行规则的导入，导入后直接闪退；用AD18和19的同学，这个功能暂时不适用。

@
