Altium Designer生成PCB坐标文件的方法

2019-2-25 18:03| 发布者：凡亿刘老师| 查看：5867| 评论：0

摘要：Altium Designer生成PCB坐标文件的方法

Altium designer生成PCB坐标文件的方法其实包括在导出gerber的方法内了，郑老师有这块的详细视屏讲（http://www.fanyedu.com/index/mulitcourse/detail/cid/104.html）；但是有时候需要单独的PCB坐标文件，下面来讲解下方法：

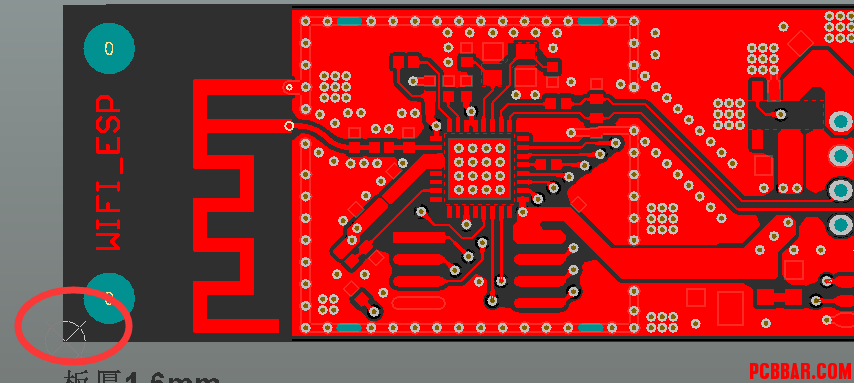

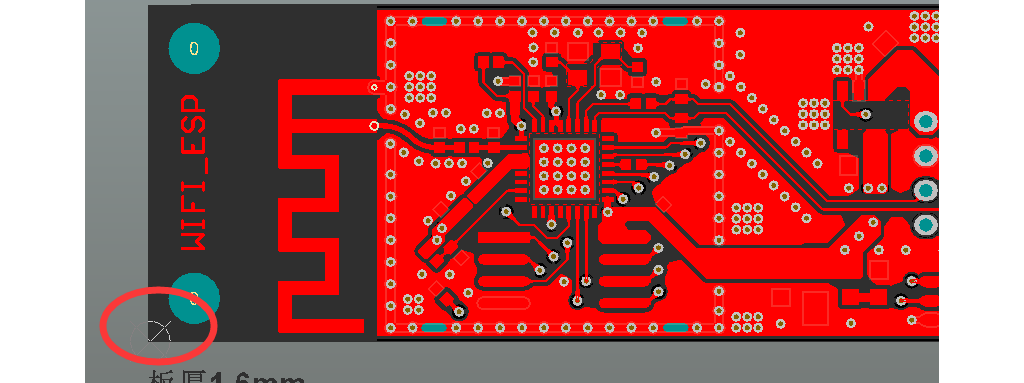

设置坐标原点：一般是以PCB左下角为坐标原点，我们就在菜单里面选取“编辑(E)”－>“原点（O）”->“设置(S)”，然后将鼠标移动到PCB左下角，电鼠标左键点击确定就可以了。

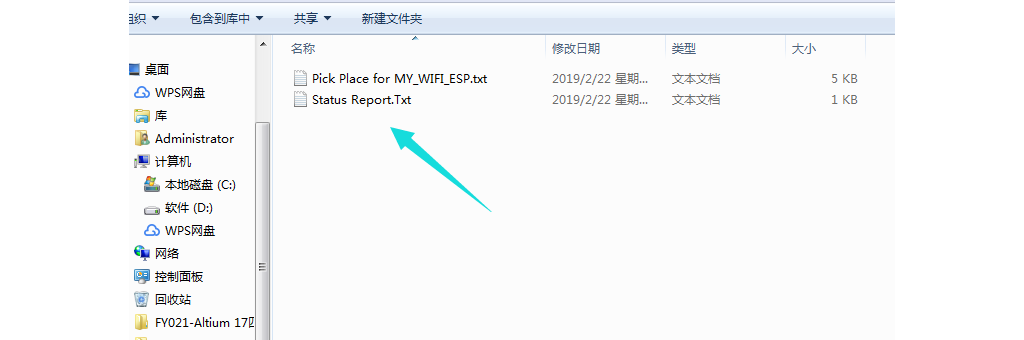

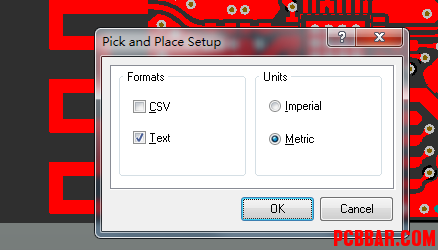

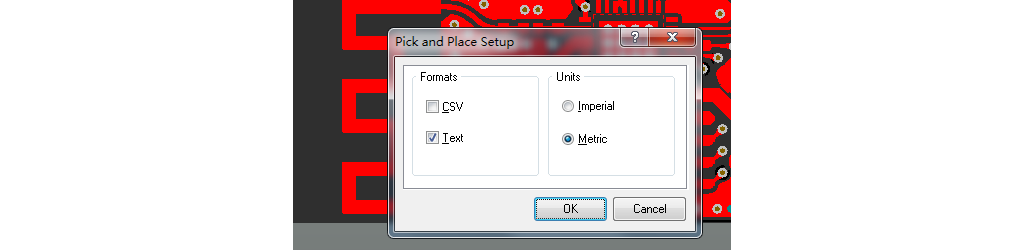

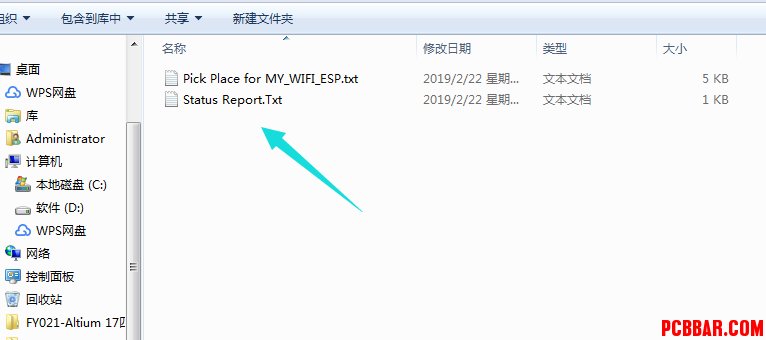

2、导出坐标数据：文件(F)”->“装配输出(B)”->“Generates pick and place files”,点击之后出现选取输出的文件格式和输出坐标的单位，我们一般是选择TXT和公制的，这个根据不同的需求来选择；然后再点击确定，AD就会将坐标文件输出，输出的文件储存在早先设定的项目输出文件的目录里。

@
