Altium Designer中各种栅格（grid）的意义

2019-2-25 18:02| 发布者：凡亿刘老师| 查看：1684| 评论：0

摘要：Altium Designer中各种栅格（grid）的意义

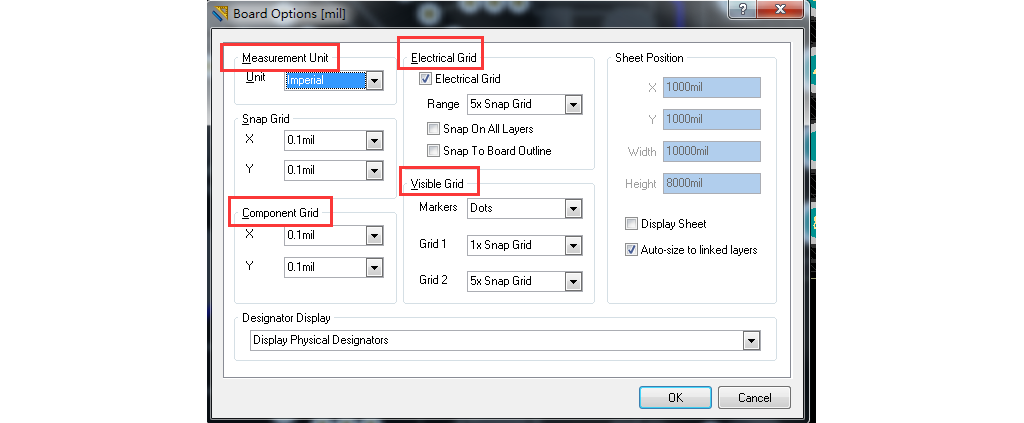

栅格设置打开的方法：在pcb界面使用快捷键OG或者OB（高版本则是ctrl+G）

Snap Grid: 捕获栅格；指光标移动的最小间隔。
Component Grid: 元件放置捕获栅格；指放置元件时，元件移动的间隔。
Electrical Grid: 电气栅格；电气栅格的作用是在移动或放置元件时，当元件与周围电气实体的距离在电气栅格的设置范围内时，元件与电气实体会互相吸住。
Visible Grid: 可视栅格；这个选项可以对栅格类型设定选择Lines和Dots，可以设定第一可视栅格和第二可视栅格的尺寸，在编辑过程中看到的网格就是可视网格。

@
