如何建立异形板框的内缩和外扩

2019-2-25 17:57| 发布者：凡亿刘老师| 查看：2675| 评论：0

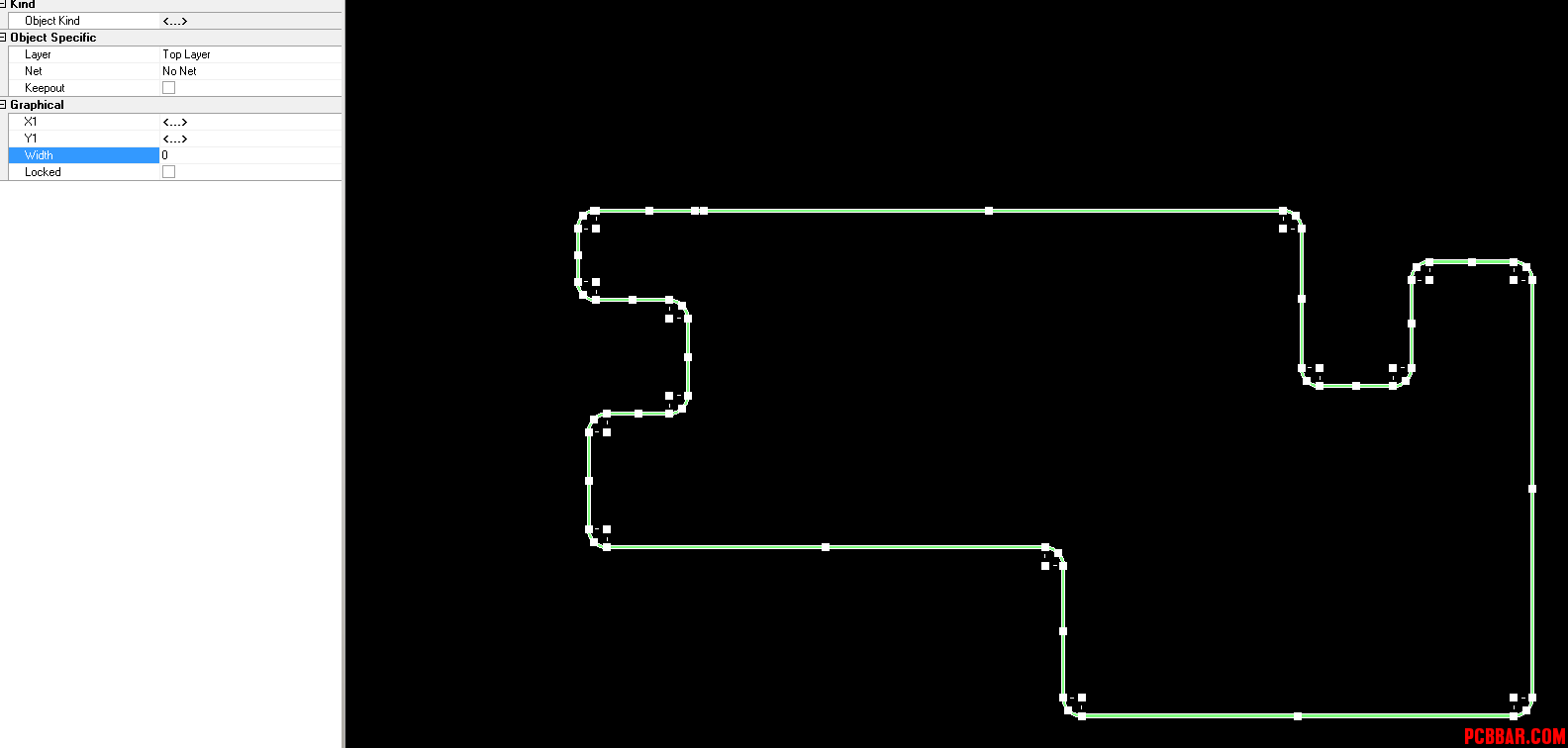

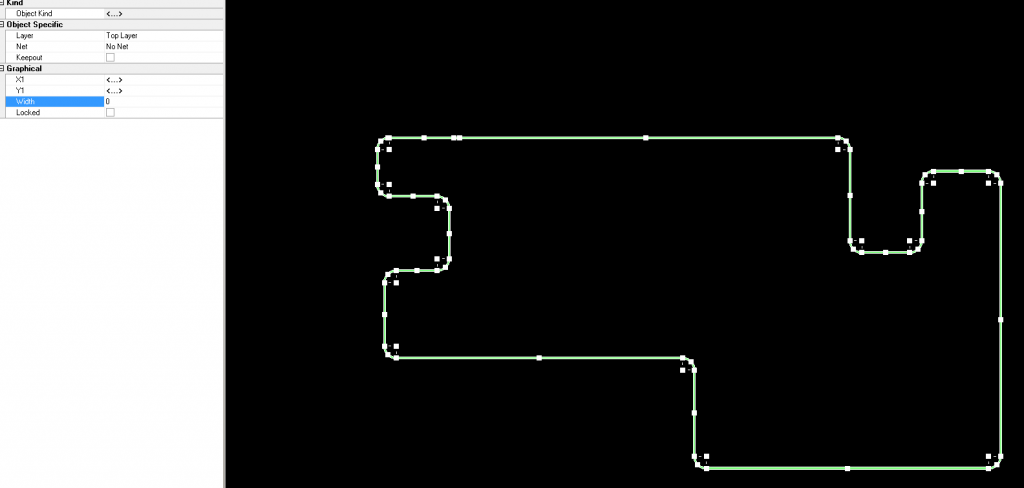

摘要：首先把需要内缩和外扩的外形图设置在信号层（比如TOP），把线宽改为0mil（方便计算）。

首先把需要内缩和外扩的外形图设置在信号层（比如TOP），把线宽改为0mil（方便计算）。

然后选择外形图，执行命令TJ，就可以得到内缩和外扩图形。

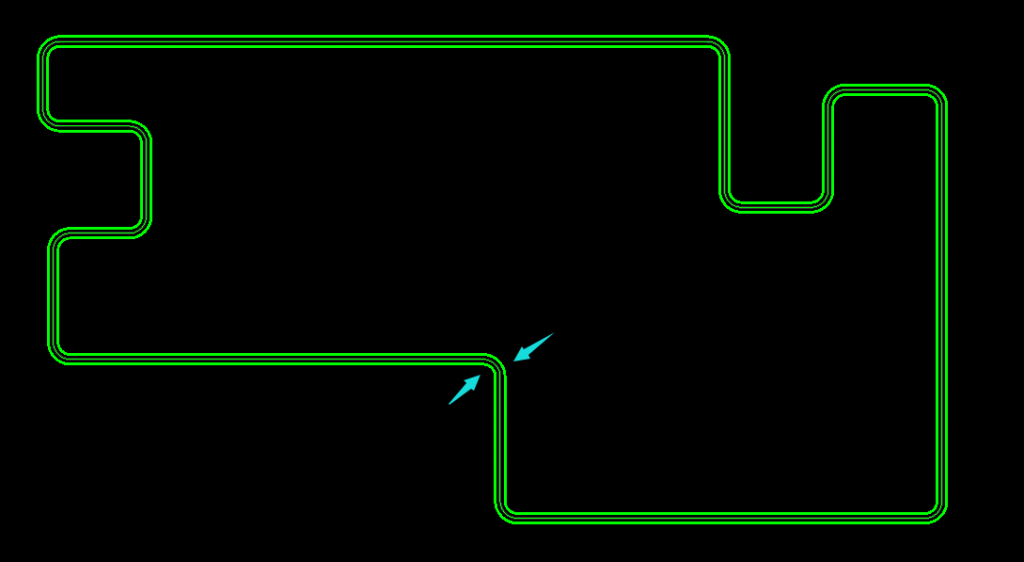

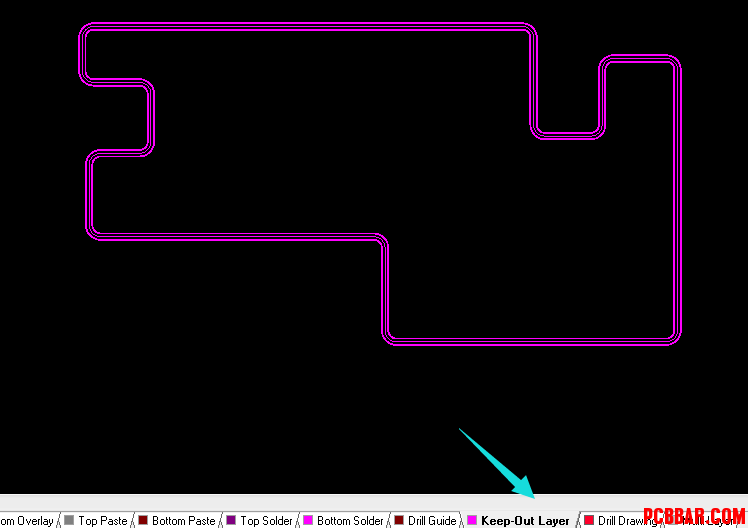

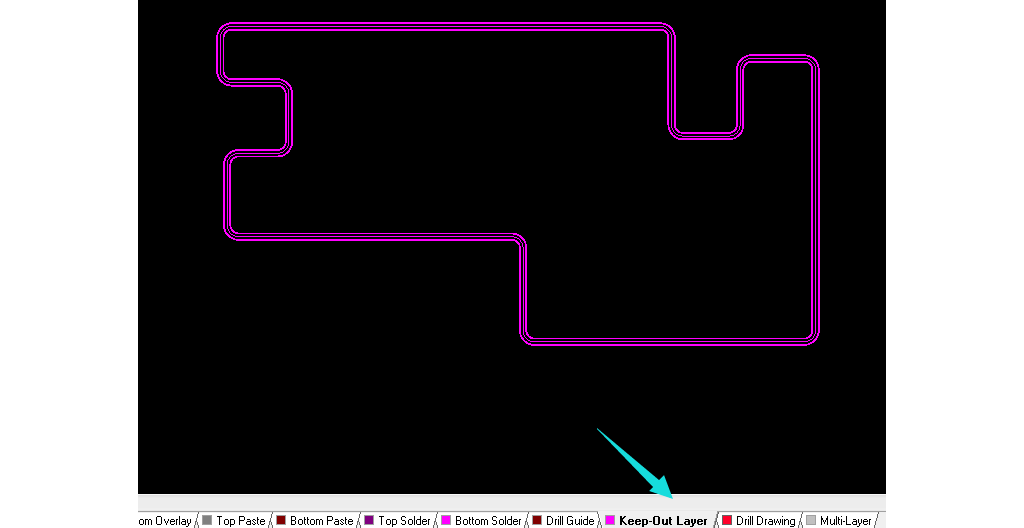

然后把生成的图形修改到板框层，定义板框属性。

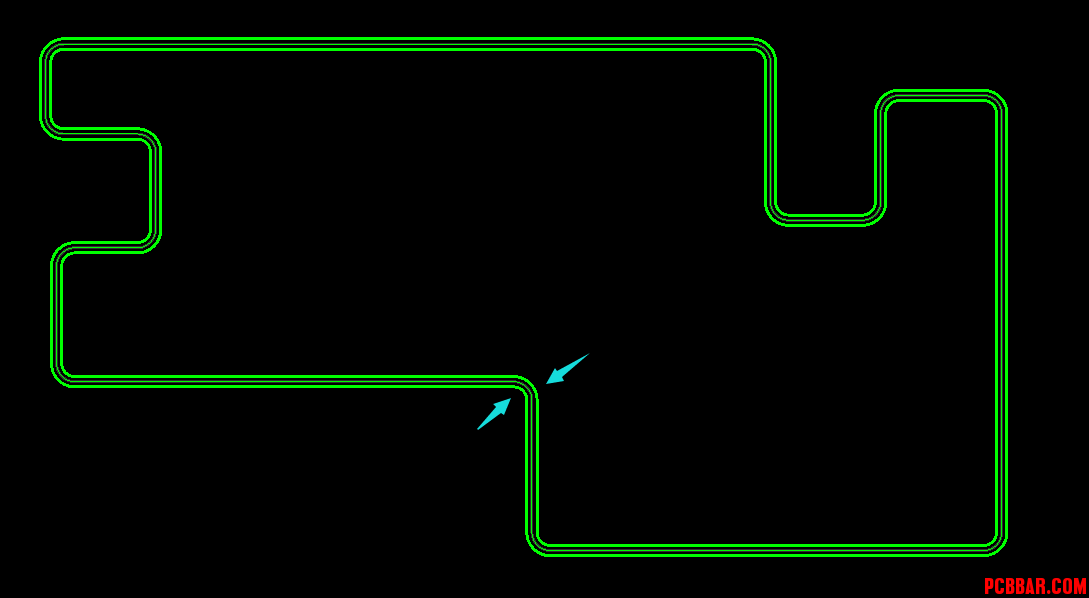

注意，如果对板框尺寸严格的话，在某些拐角地方可以手动修改下

如何计算内缩和外扩的具体数值呢？

设需要内缩和外扩的距离为X，最小间距规则为X1，原始线宽为0mil，则可以得到公式X=X1+4（mil），加上4mil是因为默认执行后得到的图形线宽为8mil（取一半为4mil）。

@
