设计和模拟AI工厂

逍遥设计自动化

引言

$ w3 @5 Y& X/ D3 q" N数据中心向AI工厂的演变代表了计算基础设施在概念化、设计和运营方面的根本转变。这一转变由人工智能工作负载日益增长的需求推动，这些工作负载需要极高水平的计算能力、热管理和系统集成。本文探讨数字孪生技术和先进模拟如何彻底改变这些新一代设施的开发[1]。
理解AI工厂概念

AI工厂不仅仅是配备更强大硬件的传统数据中心。这些设施代表了对计算基础设施的全面重新构想，专门针对加速计算和大规模AI工作负载进行优化。这些环境必须支持实时推理、训练复杂的基础模型，并在前所未有的规模下保持运营效率。

设计AI工厂的基本挑战在于需要电力系统、冷却基础设施、网络架构和计算资源之间的多学科协调。这些组件必须以比传统数据中心更严格的公差协同工作，需要采用新方法进行基础设施设计和管理。
# A9 M- q& r2 G4 |: k
! b+ S7 P$ i! E% n+ W9 Y) JAI工厂中计算资源的密度创造了独特的热量和电力挑战，这些挑战无法通过常规设计方法解决。工程师必须考虑这些系统在峰值负载下如何运行，同时保持效率和可靠性。这需要能够在物理部署前模拟不同子系统之间复杂交互的模拟工具。
* s3 W# e5 P6 j5 G7 D$ q$ jAI基础设施的数字孪生技术

$ f( Q# }4 j' D" t. ~: ]+ C2 J现代AI工厂设计的核心是数字孪生概念——作为物理基础设施对应物的虚拟表示。NVIDIA的AI工厂数字孪生，建立在Omniverse平台上并由OpenUSD（通用场景描述）提供支持，创建了一个持续更新的模拟环境，将机械、电气和热数据集成到统一模型中。


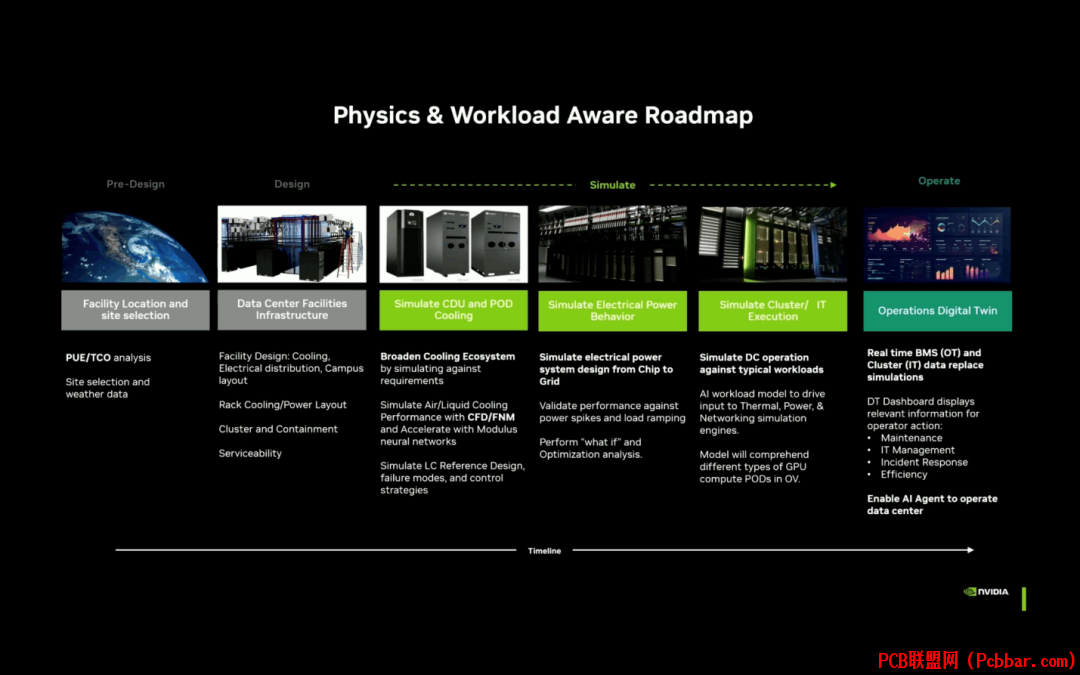

图1：NVIDIA数字孪生平台的组件，显示了物理基础设施数据如何集成到Omniverse模拟环境中。
7 O# J4 T  s1 b* w! X
数字孪生使工程师能够评估"假设"场景、测试控制逻辑，并在设备安装前识别潜在故障点。通过模拟各种操作条件，设计师可以优化系统性能，降低部署风险，并加快实施时间。这种方法通过在整个设施生命周期中提供可操作的见解，改变了传统设计流程。
" K& ^; ]( K0 ~; @. @先进模拟技术

. Y- s5 W" z1 q; v7 TCadence的模拟技术是AI工厂数字孪生策略的核心支持。这些工具为跨越电气、热力和结构领域的多物理场模拟提供了物理准确性。工程师现在可以模拟这些组件如何作为一个集成系统相互作用，而不是独立优化每个子系统。
5 l1 c+ l4 y3 ~3 M5 s- i1 V


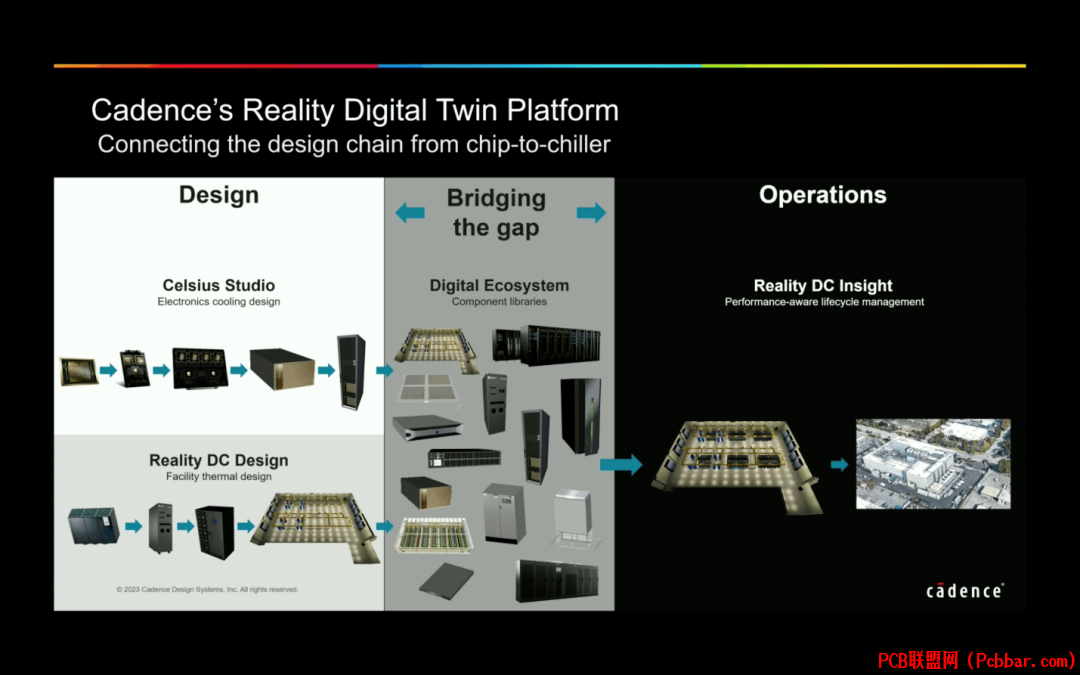

图2：Cadence的模拟界面，同时模拟多个物理领域，进行全面的系统分析。
) d# i, R" D5 z% e7 L4 J) [
模拟平台通过提供关于电力完整性、热动力学和结构稳定性的详细见解，使设计师能够在开发过程早期做出明智决策。这种集成方法打破了工程学科之间的传统隔阂，确保优化发生在系统级别而不是单个组件。
8 I2 U6 b: u% @4 O. F# n下一代基础设施的生态系统协作

AI工厂的发展超越了设计挑战，包括供应链优化和运营管理。富士康和Vertiv等关键行业合作伙伴通过贡献制造能力和专业基础设施专业知识，在这个生态系统中发挥着关键作用。
* t  ~4 L5 R: [1 K! I

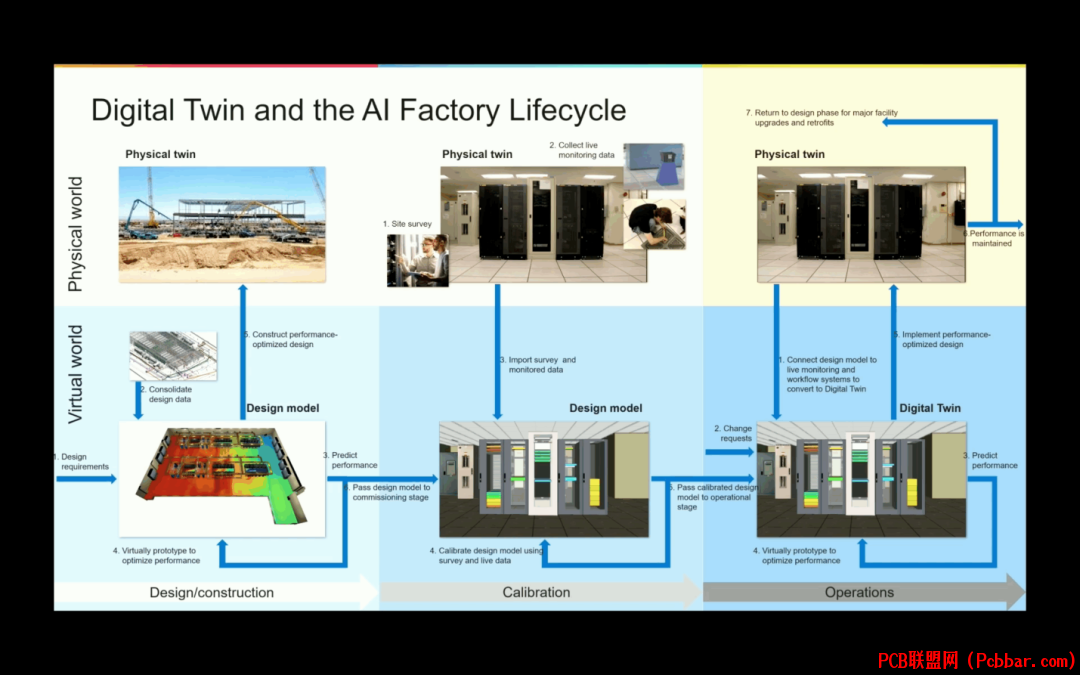

, |4 O* I# y; S# \! h+ s图3：各个利益相关方如何在AI工厂生命周期中从设计到运营进行协作。

3 \! [4 c- E) O5 w# T+ v0 W通过在数字孪生环境中模拟冷却分配单元、电力分配单元和暖通空调系统等组件，合作伙伴可以验证系统在各种条件下的行为。这种协作方法确保AI工厂能够动态响应变化的计算需求，同时保持可靠性和效率。
9 ?4 F' Q( h9 K6 Q0 Y* y& ~4 S7 ?
4 V3 K8 U6 O- y; U% j8 a% h8 j模拟技术、OpenUSD等开放标准和生态系统协作的整合正在为新一代计算基础设施奠定基础。这些AI工厂不仅将降低运营成本和风险，还将加速AI驱动创新在医疗保健、制造业、能源、金融和科学研究等众多行业的应用。
参考来源
