一份原理图90多页，正常吗？对于常用的单片机类产品，原理图通常只有几页，稍复杂的设计可能会有十几页。
$ u* u3 {) o; J* c! Q" c


. F" }0 N9 X; b9 T3 ]  J随着产品复杂度的提升，原理图的规模也会显著增加。一个中等复杂度的SoC（系统级芯片）设计，原理图通常在50-120页之间，而90页正处于这一范围的中间值，属于合理范畴。在实际的高端硬件设计中，大规模原理图十分常见。例如，Intel的某款服务器主板参考设计原理图达到180多页，充分证明，在专业电子工程领域，多页原理图是普遍现象，尤其是对于高性能计算、通信设备或复杂嵌入式系统等应用场景。
$ q. x7 X9 f$ [- D+ B+ q% C
011
# h3 I% {4 C) n; @. K6 U电路模块化

整体而言，电路模块化，可读性强，细节展示更多，更容易检查，也更不容易出错。首先，我们要有层次化设计结构。

系统级框图：第一页应呈现顶层架构，展示各功能模块互连关系，相当于系统的"地图"


  ^  z+ }- G* t
4 N7 ~1 z9 [1 ?/ }
" X' S/ S' f7 i4 a5 W3 D5 E电源子系统：独立1-2页详细描述电源树、PMIC配置等等。


# }. u6 @5 i  z1 P5 ~
+ j4 E# i0 I8 ?% {* O
电源时序：独立1页详细描述各电源上电时序，电压等级。
6 g( |" _- Y& p' F5 z2 ^4 O" x


& Y& ?4 C3 }% |, }1 D: Q, {  a- ~

+ B( h9 m# l  _& N0 v# [核心处理单元：SoC/CPU页包含核心电路、时钟、复位和基础接口配置。
/ P4 d6 z9 g( X4 l% j6 w, R


3 t4 A) N! X$ ?# _/ x/ p外设模块：按功能划分独立页面，如DDR内存接口(可能需多页)、PCIe通道、USB接口、HDMI接口、RJ45以太网接口等等。
! R1 r+ Q2 g/ Y' H" p- u5 v9 X


# U" F( v+ h; Z2 i
信号流优化布局，遵循"从左到右，从上到下"的信号流向原则。


& T% ^4 R3 l& l. \% @$ A9 R

输入信号置于页面左侧

处理单元居中

输出信号走向右侧

控制信号从上向下流动
- L+ u7 m$ J8 y* ~( n# U5 V) D
021
多页原理图的显著优势

: {& k% F- [7 C( V- w* B7 N; [在项目比较急的情况下，可以并行开发，提升效率，模块化划分允许多位工程师同时工作：

电源专家专注于电源页

高速数字工程师处理DDR/PCIe部分

模拟工程师负责音频电路

系统架构师维护顶层互连


设计验证与调试简化

故障隔离：问题可快速定位到特定功能页

版本控制：可单独更新某模块而不影响全局

设计复用：成熟模块(如USB PD)可直接移植到新项目
. R0 d3 Y$ ]+ w# {% j文档与知识管理

新成员培训时可按模块学习

维修手册可对应页数，更好的进行问题诊断

! }/ F2 v, q+ G8 p5 X/ p
0 q: D2 ?' a2 t" D9 |3 N& C6 z& @/ T031
原理图进阶技巧

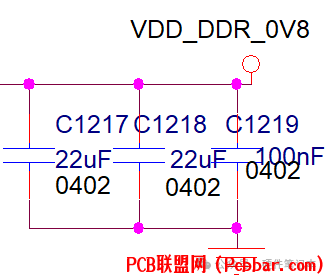

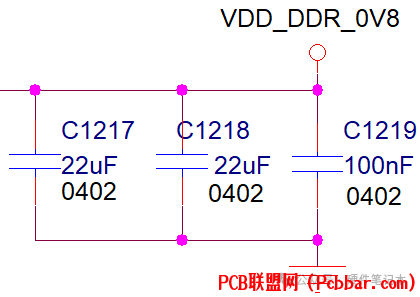

7 b( v3 a* u- c9 E/ R6 [位号和型号标注清晰，方向一致。如果元件较多，很多器件的位号和型号堆叠在一起，可读性低，也不太美观，两个原理图，你觉得哪个好看？


. r; _: @/ p) f
! O. f3 Q2 j7 V


主要强调的是电源符号的命名，最好加上电源功能和电压等级，比如VCC5V0_USB2.0_HOST，让人一眼就知道这是给USB HOST供电的，USB用的是2.0，一般供电电流500mA。
8 [/ N$ B) d  \+ Q6 O5 q& ^


1 ?6 b; R% c9 \0 }2 j同理，网络的命名也要做到通俗易懂，让人一看就知道这是什么网络，有什么作用。


# R* `& m9 T8 l4 B. ~, ^2 k2 t: V不同页要用分页符连在一起，如果是同一张子图内的，使用网络标签即可。网络端口的分页符要注意方向，区分所属的型号是属于输出，输入，还是双向的！
. b$ ?0 r* `: p- @% k* _


2 X; D# j! ^% x# y% |


对阻抗有要求的，需要在原理图上备注出来。比如：USB，HDMI，DDR等等网络都是需要做阻抗控制的。


每颗元件都有它存在的意义，必须保留的一定要备注清楚原因。


3 _# \% ]/ U4 Y# a5 X1 f有需要特别注意的地方，在旁边加上注释，方便layout或者新手作为一个参考。
+ R) \  S+ M+ v1 Q/ p& Q. Y9 K+ p0 _


+ T, [/ m' \! u! |


6 c: a; _0 _- E* O! `7 b( T- f0 w在原理图的右下角一般还会有对应的标题栏，不同的公司对于里面的内容要求可能不太一样，但一般都会包含以下几点基本信息：（1）图纸编号
- b9 R6 |( P" \, p/ F
（2）图纸标题
（3）项目名称
（4）子图名称
& ]7 M" p2 D6 e, g（5）设计者
* k& M: [) X) I# M8 X# T（6）审核者
7 f# d6 I; K7 Y* n（7）日期
8 {8 ^: w! E, d1 M# v, \1 u# a（8）页码

/ O! ]6 K3 S2 y（9）版本
; i% v2 j9 l; I: r& J8 p2 m


最后还要记得物料归一化，可将BOM导出来，一个个核对，电容电压等级低的，统一归类为等级高的，封装也要核对，这也是经常出错的地方。
