立创EDA快速上手经验指南

电子科技 · 发表于 2018-1-24 18:42:10

目录
一：浏览器设置。
二：界面使用
三：常用快速操作
四：快捷键设置
五：原理图绘制
六：pcb设计
七：恢复备份

正文
一：浏览器设置。
1立创EDA是基于浏览器上的一款工具，所以推荐使用原生的Chrome谷歌浏览器和 Firefox火狐浏览器，立创EDA优先支持这两款浏览器。
2关闭手势，否则无法使用长按右键平移功能。（这点在谷歌和火狐是默认关闭的）
3将网页字体设置为最小，不然看原理图放小字体太大会叠在一起。（谷歌默认就是12 号最小）

二：界面使用

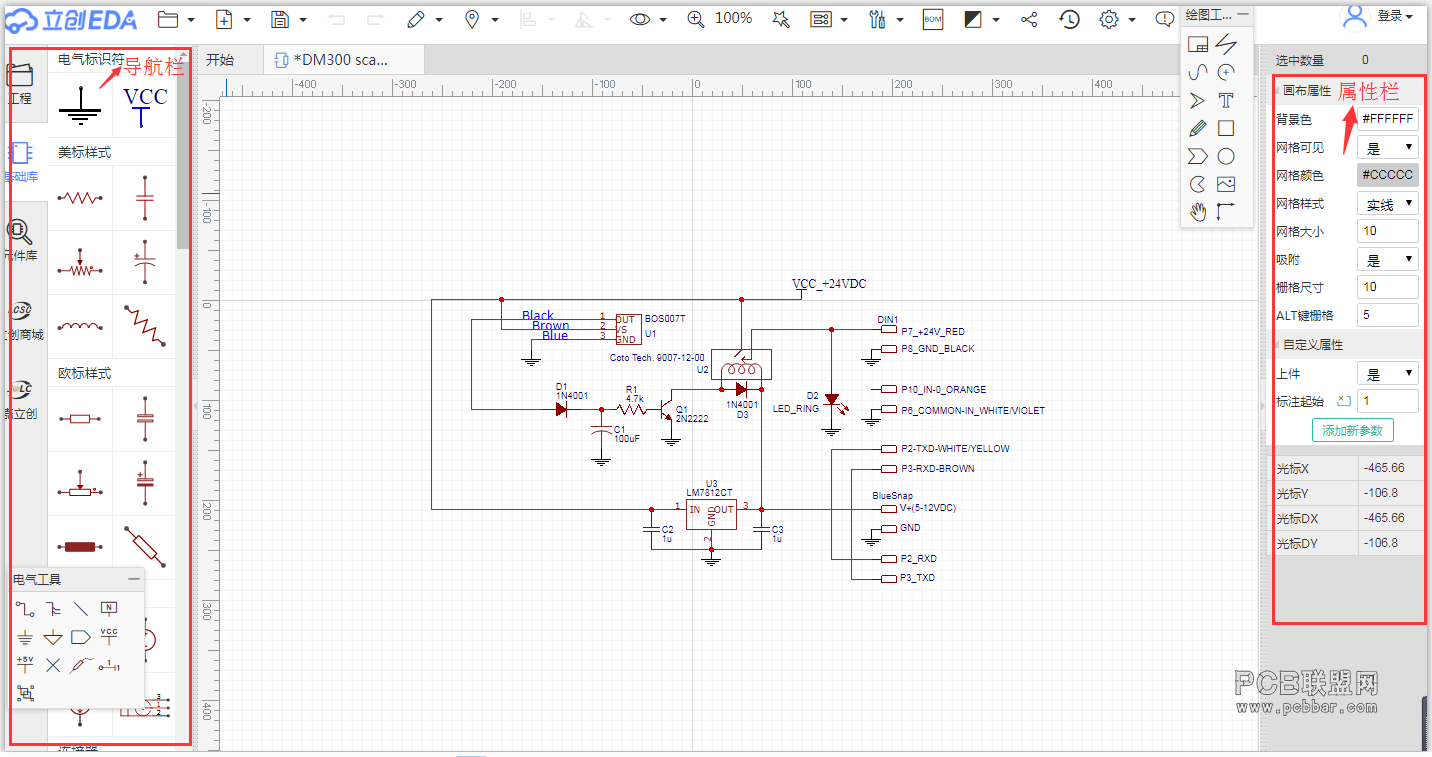

1立创EDA有两个区域非常重要，分别是左边的导航面板，右边的属性面板。工程，元件库等均可以在导航面板找到；通过选择你需要的项目，在属性面板可以查看和修改你想要的属性。

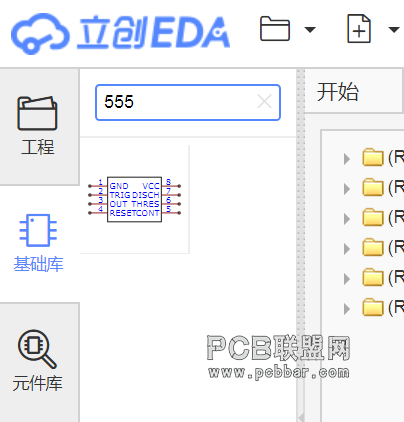

2筛选器：能快速找到你要的东西，在工程按钮下，可以很方便搜索工程，工程里面的文件。在基础库可以很方便搜索想要的零件符号。比如直接在基础库搜索 “555” 即可将 555定时器搜索出来。

三：常用快速操作
1点击元器件会吸附到鼠标，在工作区左键一下放置，右键一下是删除吸附。
2双击画布上的元器件原始参数，弹出文本框，修改参数.

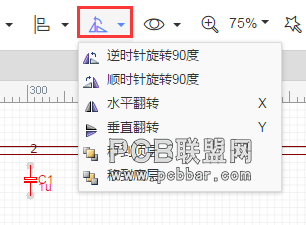

3空格快速旋转元器件方向。或者选中对象元件符号使用：

左键拖动元器件，移动位置。
右键拖动画布改变工作区位置。
点击画布空白处右键，可编辑画布属性。
滑动鼠标滚轮，放大缩小工作区。
想要多处删除可以ctrl+一个个选择删除，也可以左键选取一个区域，或者全部清空画布：

四：快捷键设置

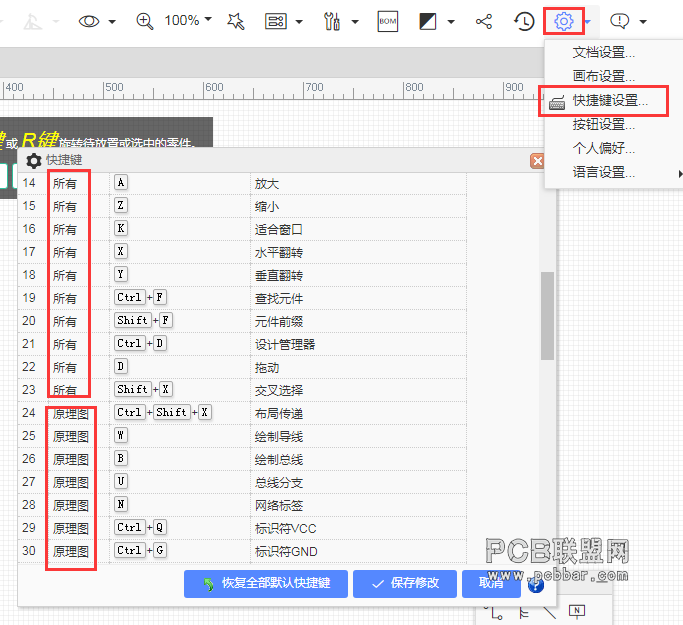

1点击你需要修改的选项，出现输入框后按下你的按键，再保存即可完成快捷键设置。
2文档类型说明快捷键在对应的文档类型内是有效的。

五：原理图绘制
立创EDA，有一些简单而强大的绘图功能，可以创建很专业的原理图，你可以通过复制现有的符号复制到自己的库中，然后编辑和保存，来创建自己的库文件，或者从头开始绘制新的原理图库文件。
1编辑器提供了原理图库向导，以便于迅速创建 DIP, QFP 和 SIP类的原理图符号。

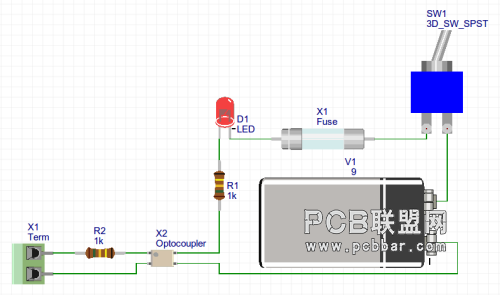

2立创EDA除了普通的简单的“2D”图形库之外，还有一个“3D”零件符号库，连接后看起来与实物相似。如果有足够的耐心，可以创建很漂亮的3D形状的原理图。

六：PCB设计

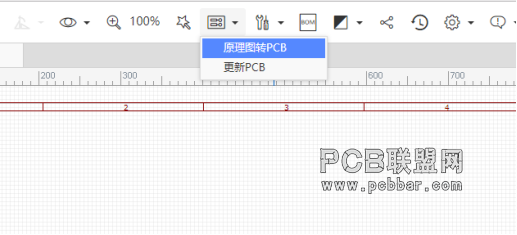

立创EDA可以快速地通过原理图创建PCB，甚至是复杂的多层原理图。在原理图下点击工具栏图标-原理图转PCB，即可快速转为PCB。


立创EDA也支持没有原理图的PCB设计。
1为了方便查找和定位封装位置，在左边面板提供了一个设计管理器。设计管理器可以很方便的查找元件(封装)，走线(网络)，焊盘(网络焊盘)，还有DRC错误列表。当点击任一项目后，画布中会将当前的项目（封装或者网络）进行居中高亮，以方便识别。
2在设计规则检查对话框中，默认的走线宽度、间隙和通过孔尺寸都可以进行配置：配置> 设计规则设置

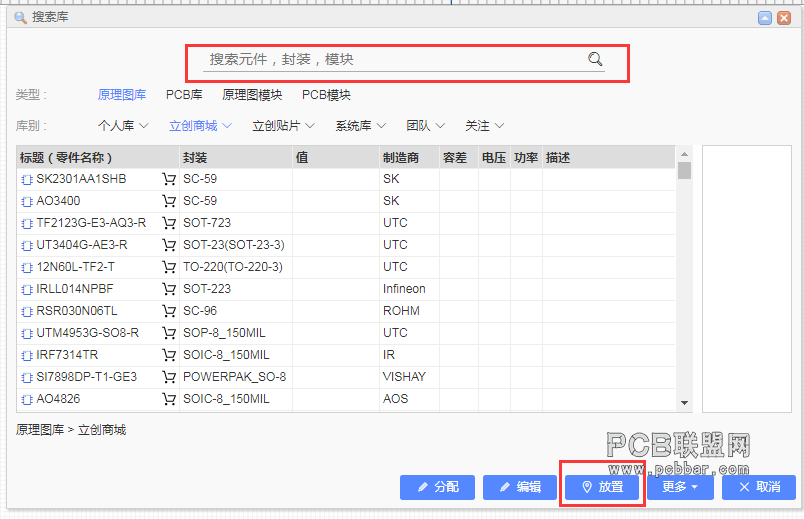

3PCB的封装查找与原理图的库文件查找一致，在“元件库”中，查找后，选择所需的封装点击“放置”即可放置在画布中。

七：恢复备份

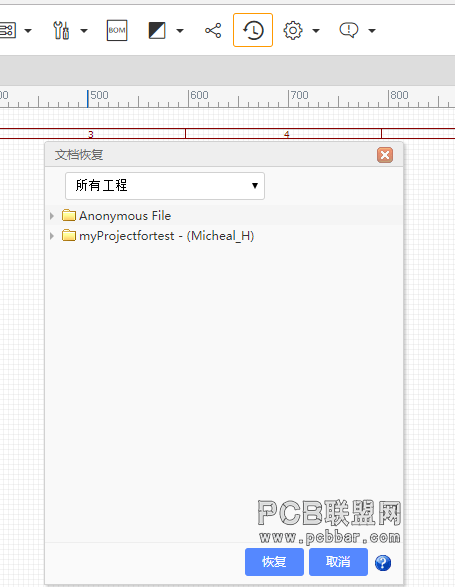

立创EDA会为你已经打开的文件进行本地自动保存和创建备份，当你误删文件或需要之前的版本时，你可以使用恢复数据备份进行数据恢复。

具体可以自行参考立创EDA文档教程：https://docs.lceda.cn/cn/Introdu ... to-LCEDA/index.html
