图解Linux内存管理_整体架构

嵌入式专栏

大家好，这里是物联网心球。

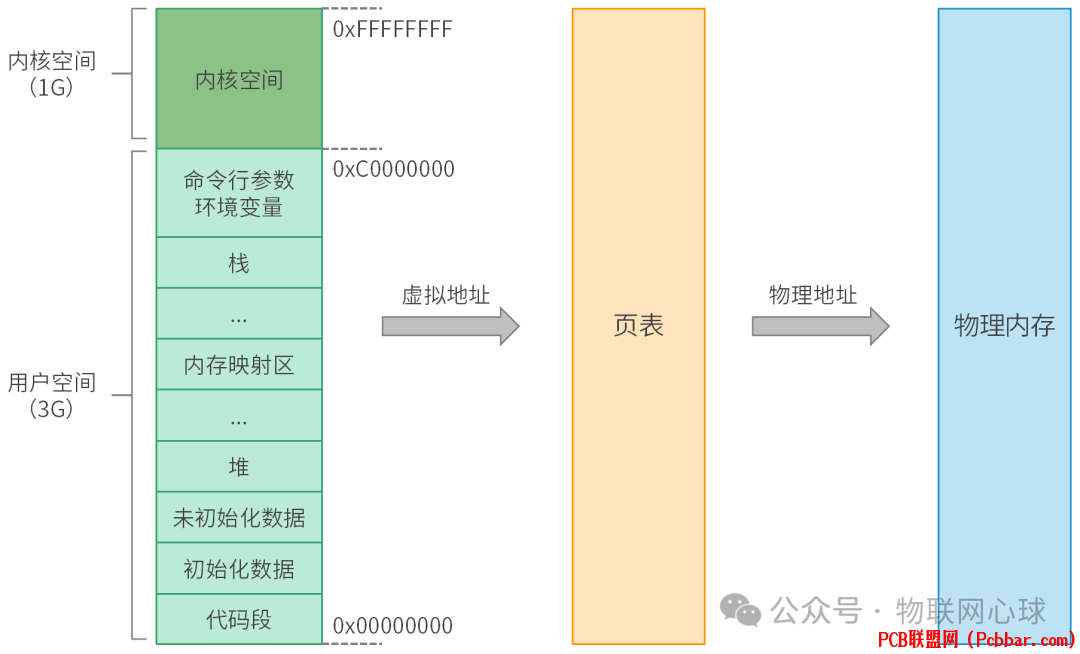

前面我们学习了很多Linux内存方面的知识，比如：虚拟地址空间，进程空间，内存映射，页表机制等，我们学了这么多知识，似乎对Linux内存似懂非懂，为什么会出现这样的问题？原因在于我们缺乏对物理内存的了解，由于缺乏物理内存管理相关的知识，我们对于内存管理没有形成体系，所以才会似懂非懂。


本文我们抛弃八股文的学习方式，以一种创新的方式来学习Linux内存管理，我们基于物理地址来学习Linux内存管理。

1.UMA和NUMA架构
UMA（Uniform Memory Access）和NUMA（Non-Uniform Memory Access）是两种不同的内存访问架构。
1.1 UMA架构

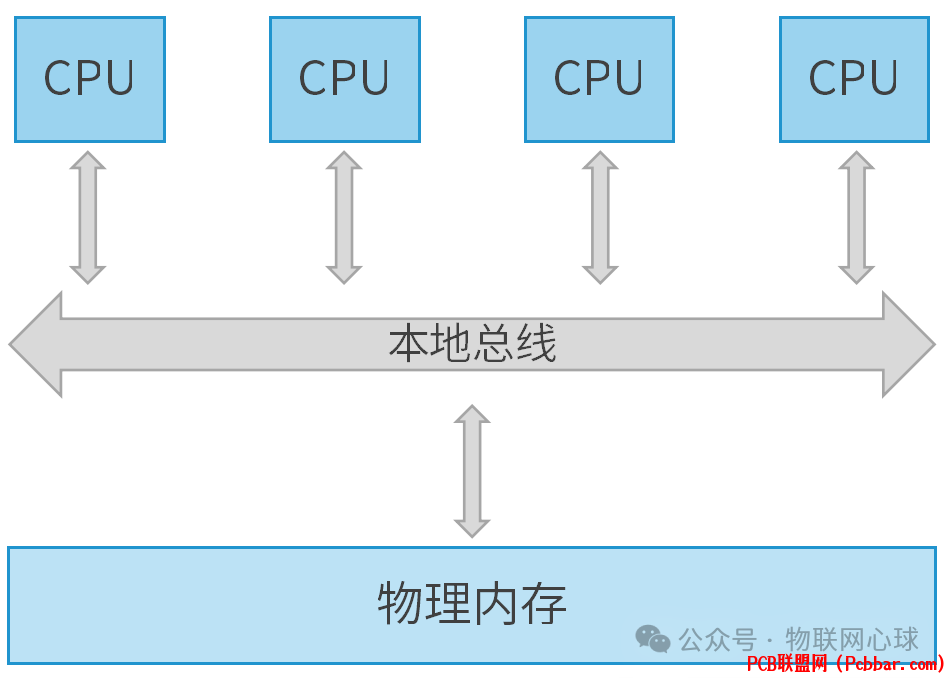

UMA是一种对称多处理（SMP）系统的内存访问架构，它指的是所有处理器对内存的访问具有相同的延迟。
在UMA系统中，所有处理器共享同一总线或交叉点，可以直接访问共享内存，这意味着无论哪个处理器访问内存，延迟都是相同的，UMA适用于小规模的多处理器系统。


1.2 NUMA架构
NUMA是一种非对称多处理（NUMA）系统的内存访问架构，它指的是不同处理器对内存的访问延迟可能不同。
在NUMA系统中，每个处理器都有自己的本地内存和本地内存控制器，可以更快地访问本地内存。
如果一个处理器要访问其他处理器的本地内存，需要通过QPI总线去访问，这样延迟就会增加。
NUMA适用于大规模的多处理器系统，NUMA架构将物理内存分为一个个内存节点，内存节点和内存节点之间的物理地址有可能是不连续的，同一内存节点物理内存物理地址是连续的。


小节：

不管是UMA和NUMA架构，物理内存的物理地址都是唯一的。

UMA架构可以理解为NUMA架构的一个节点，是NUMA架构的一种特殊情况。

2. 物理内存管理
我们围绕物理地址来理解物理内存，物理内存管理其实是对物理地址的管理。
2.1物理地址

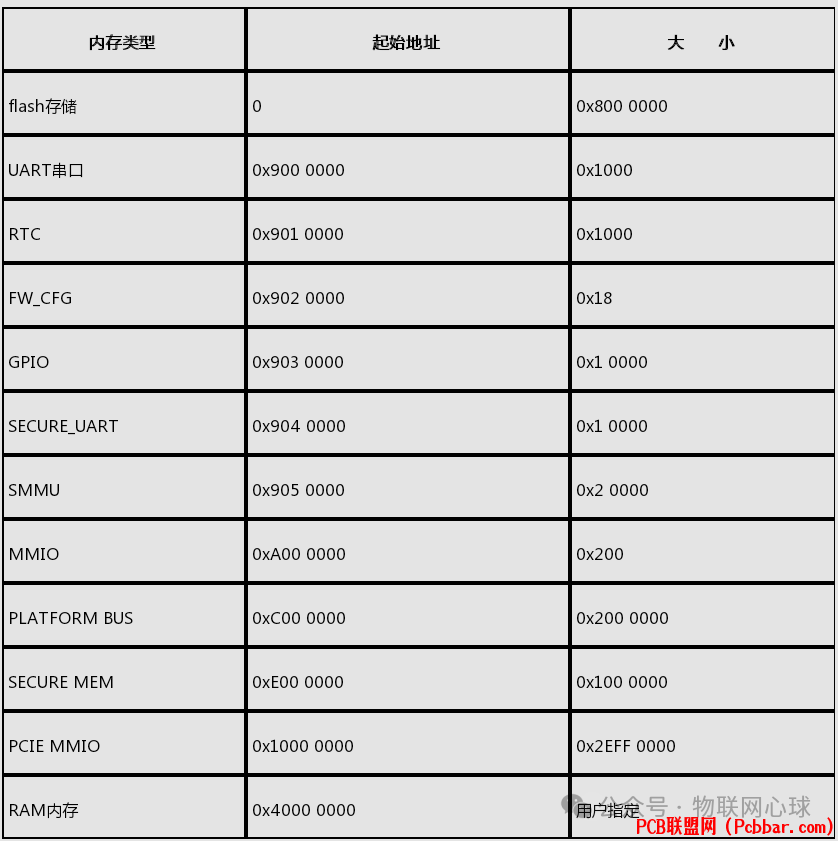

物理地址是物理内存中每个字节的身份信息，我们要对物理内存进行读写必须要知道物理地址，每块物理内存区域通过起始地址和大小表示，每个物理地址的用途从硬件诞生就已经确定下来，如下图：


备注：图片来自《奔跑吧Linux内核卷1》
我们明确了物理地址的作用后，Linux内存管理可以简化为物理地址管理，如何管理物理地址，我们将用到页机制。

2.2 page有什么用？
页机制的核心是页（page），page为物理内存管理的最小单位。
如果每个物理地址我们都花精力去管理，管理成本会非常高，也非常不现实，所以需要一种高效且灵活的机制来管理物理地址，这种机制我们称为页机制。

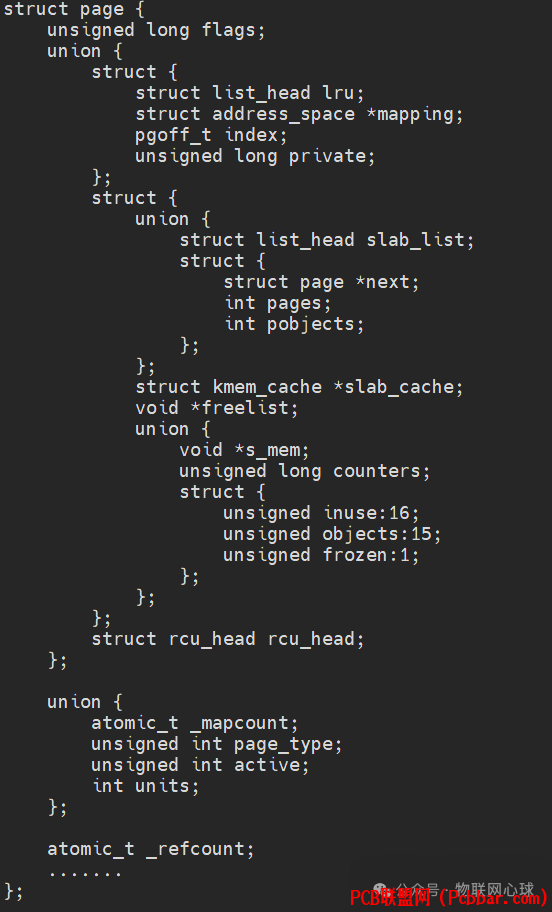

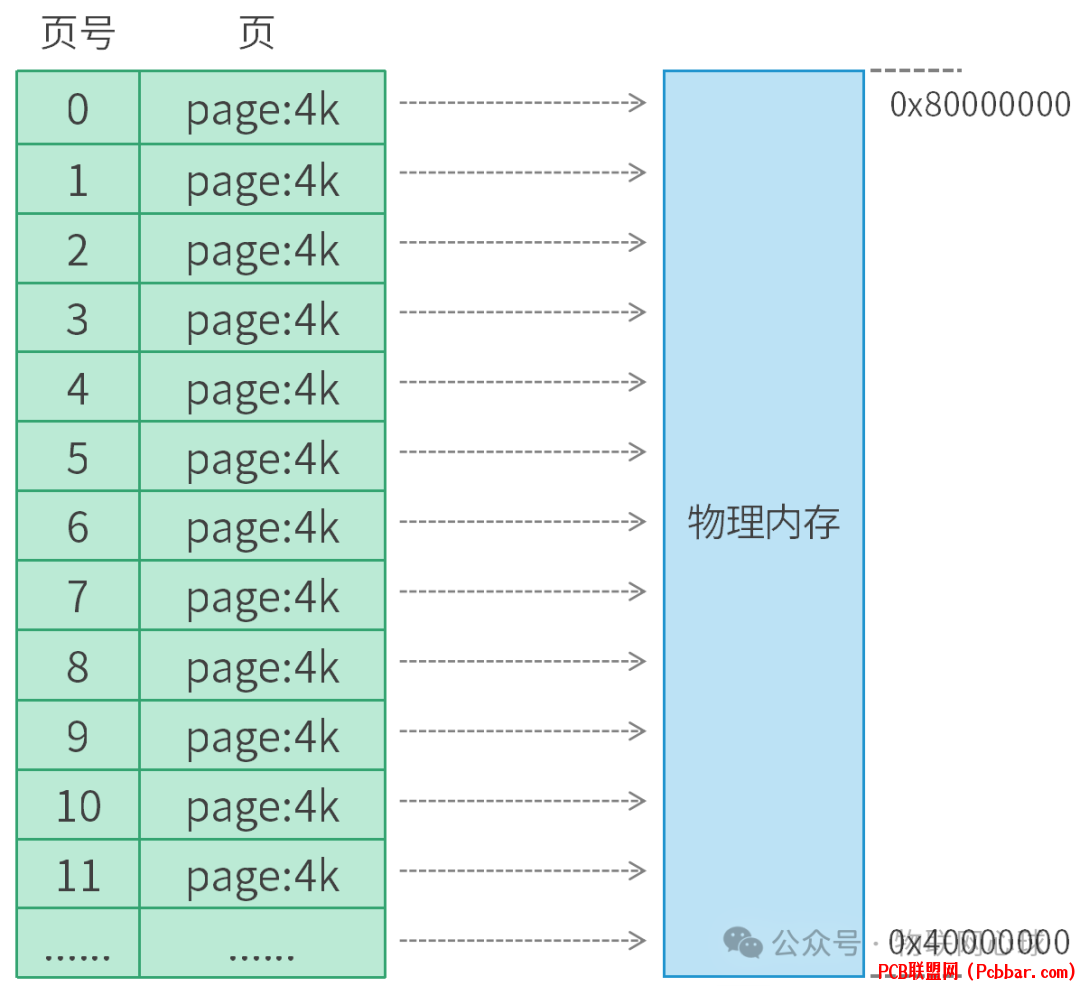

如上图，物理内存被划分成一个个固定大小的页，页的大小通常为4KB，Linux通过struct page结构体来表示一个物理页，struct page定义如下：


struct page实际大小大概为40B，并没有4KB大小，所以struct page只是物理页的映射和描述，并不是实际的物理页。
每一个物理页都有一个对应的页号，称为PFN，PFN和物理地址一样，同样是唯一的，通过PFN我们可以定位到物理页的首地址。

2.3 page，PFN，物理地址之间的关系？
（1）PFN和物理地址相互转换
PFN和物理地址遵循一定的转换关系，转换公式如下：


PFN转物理地址
一个PFN对应4KB的内存，4KB为4096 Byte，PFN * 4096为PFN对应的物理页的首地址（物理地址），PFN * 4096 = PFN
物理地址转PFN
PFN = 物理地址 / 4096 = 物理地址 >> 12。
（2）page和PFN相互转换
page和PFN相互转换需要结合内存模型讨论。
（3）page和物理地址转换
page和物理地址转换，需要借助PFN完成，page和物理地址不能直接转换，需要先转换成PFN，再通过PFN完成转换。

3.三种内存模型
Linux内存模型分为：

平坦内存模型（FLATMEM）

非连续内存模型（DISCONTIGMEM）

稀疏内存模型（SPARSEMEM）
我们不要被这些高大上的名字吓住，其实这些内存模型都是通过数组实现，不同的内存模型对page的组织方式不同。

3.1 平坦内存模型
平坦内存模型是指在Linux操作系统中，物理内存被视为一个连续的、线性的地址空间，而不是分段或分页的方式，这种模型使得内存管理更加简单和高效。

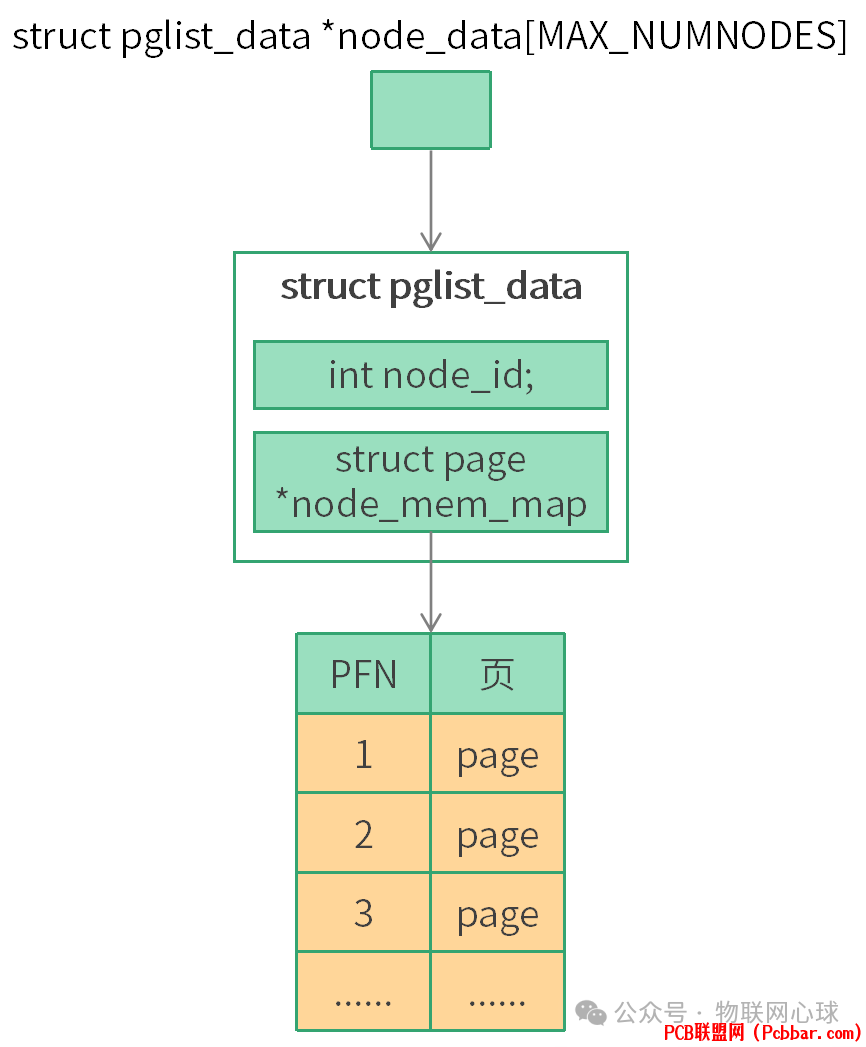

平坦内存模式采用struct pglist_data指针数组表示，每个数组元素都是一个struct pglist_data对象，struct pglist_data对象表示一个内存节点，内存节点就是我们前面讲到的NUMA架构内存节点，struct pglist_data对象有一个node_mem_map成员，该成员是一个struct page指针，指向一个页表。
平坦内存模型page和PFN转换：


平坦内存模式只有一个节点0，平坦内存模型物理起始地址偏移为0。

PFN转page
PFN转page首先得找到页表起始地址，计算方式如下：

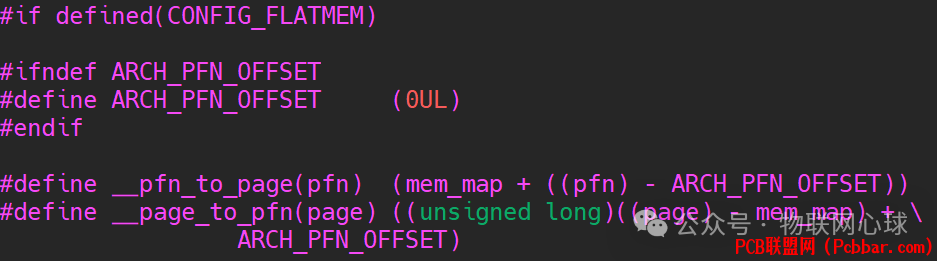

struct page *mem_map = node_data[0]->node_mem_map;
PFN和ARCH_PFN_OFFSET的差值为数组索引值，页表起始地址+数组索引值得到page地址。

page转PFN
page地址和mem_map地址的差值为数组索引值，数组索引值+ARCH_PFN_OFFSET为PFN值。

3.2 非连续内存模型
不连续内存模型是指内存空间被分割成多个不连续的区域，每个区域具有不同的物理地址范围。
不连续内存模型可以提供更灵活的内存管理方式，但也增加了程序设计和实现的复杂性。

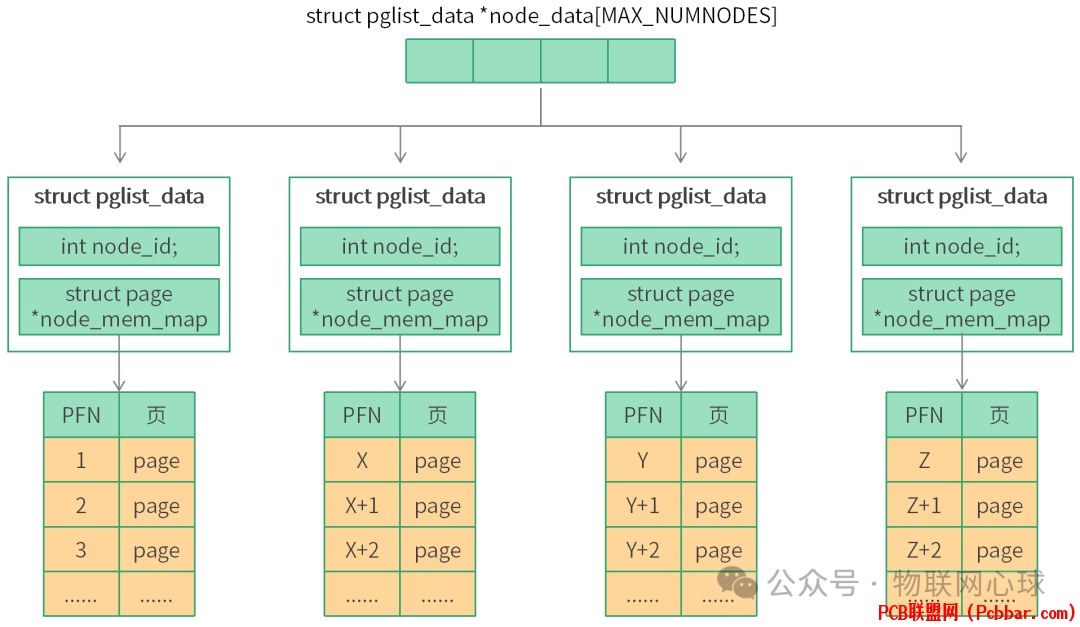

非连续内存模型和平坦内存模型都是采用struct pglist_data指针数组来实现，非连续内存模型通常来说有多个节点，每个节点之间的物理内存的物理地址不连续，平坦内存模型可以理解为一个节点的非连续内存模型。
非连续内存模型和平坦内存模型page和PFN转换方式是一样的。

非连续内存模型的mem_map和ARCH_PFN_OFFSET每个节点都不一样。

3.3 稀疏内存模型
稀疏内存模型是一种用于管理大容量内存的机制，它允许系统在物理内存不连续的情况下有效地使用内存空间。稀疏内存模型中，内存被划分为多个区域，每个区域可以包含不同数量的页框。
稀疏内存模型的主要目的是解决内存碎片化的问题。在传统的连续内存模型中，当系统中有大量空闲页框但它们不连续时，无法有效利用这些内存空间，而稀疏内存模型通过将内存划分为多个区域，可以更灵活地管理内存碎片，从而提高内存利用率。

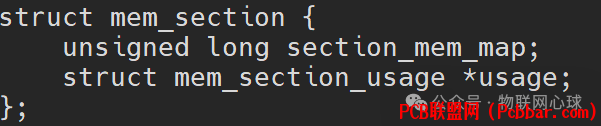

稀疏内存模型的管理单位为mem_section，定义如下：

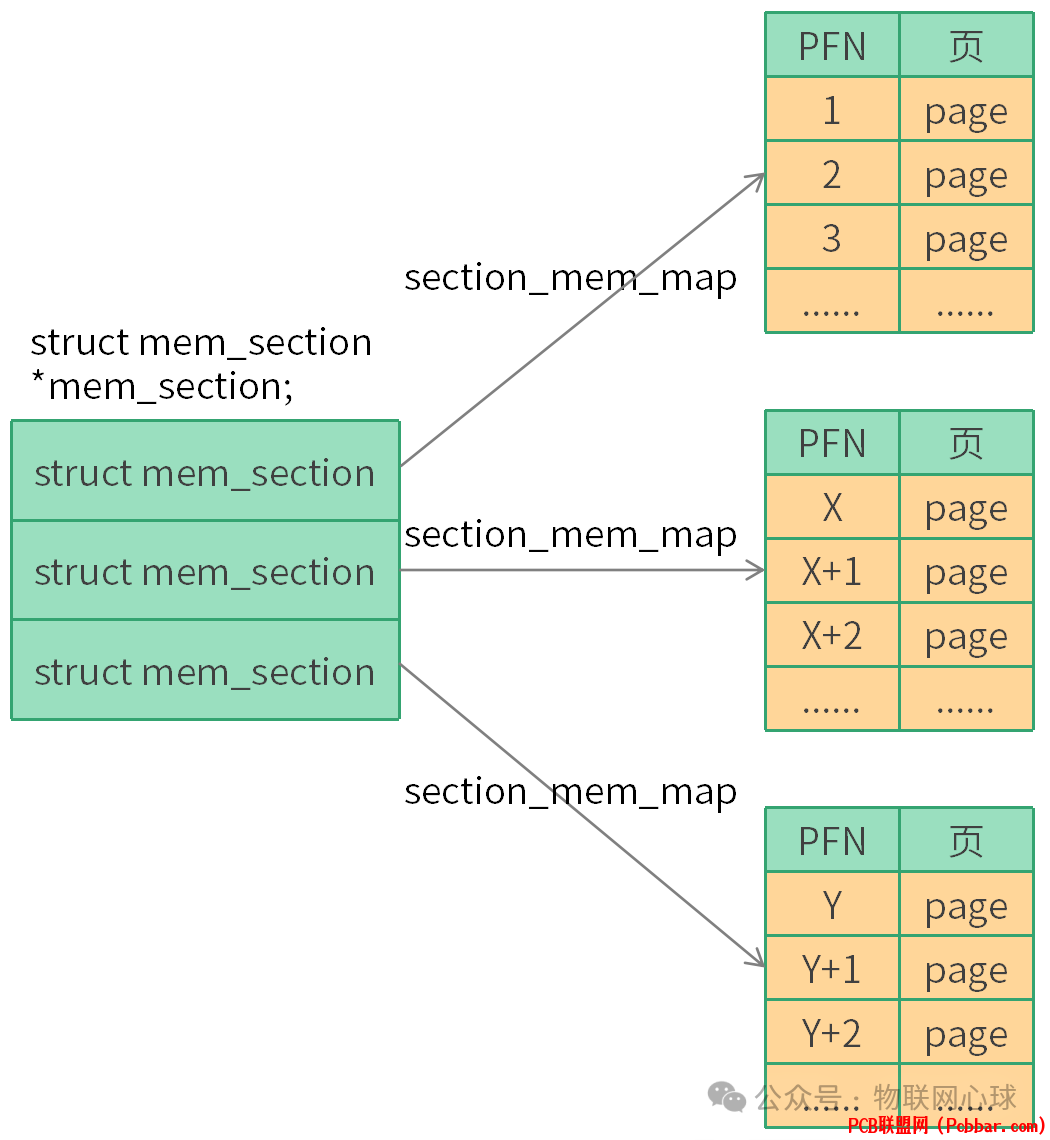

section_mem_map为页表起始地址，一个struct mem_section代表一块连续的物理内存区域，每个mem_section都有一个对应的编号，通过section编号可以定位到对应的mem_section。


稀疏内存模型page和PFN转换方式：


page转PFN

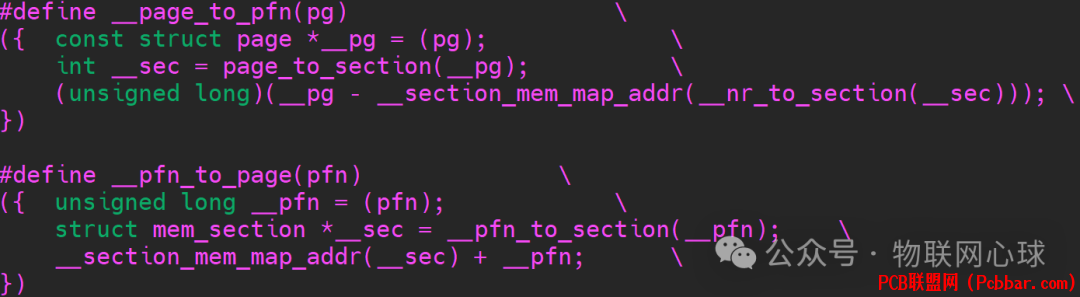

struct page结构体flags成员记录了page的section编号，通过flags解析出section编号，再通过section编号定位到mem_section对象，mem_section对象成员section_mem_map为页表地址，page地址和section_mem_map之间的差值为PFN。

PFN转page
通过PFN获取到section编号，通过section编号定位到mem_section对象，section_mem_map + PFN获取到page地址。

4.总结
Linux内存管理非常复杂，我们要掌握Linux内存管理，首先得了解页机制，通过页机制了解页，PFN，物理地址之间的关系，有了这个基础，我们再去学习Linux内存管理，我们的思路才会清晰。
