无论是模电还是数电，理论知识相对来说还是比较枯燥，各种电路原理理解清楚不算容易，换一种生动形象的方式或许会增加一些趣味性，也更容易理解这些知识。下面整理了一些常见的电路，以动态图形的方式展示。
整流电路
单相桥式整流电路


单相半波整流电路


全波整流电路


全波整流与半波整流对比


半波精密整流电路


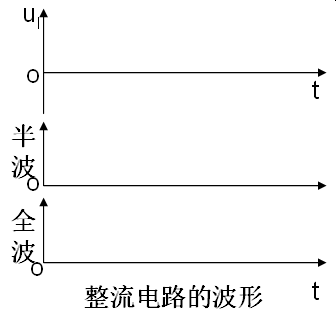

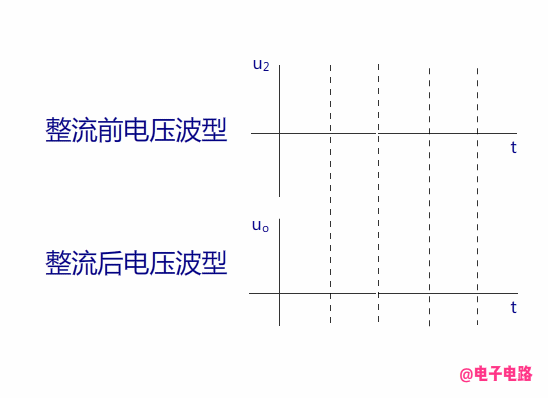

半波整流波形分析

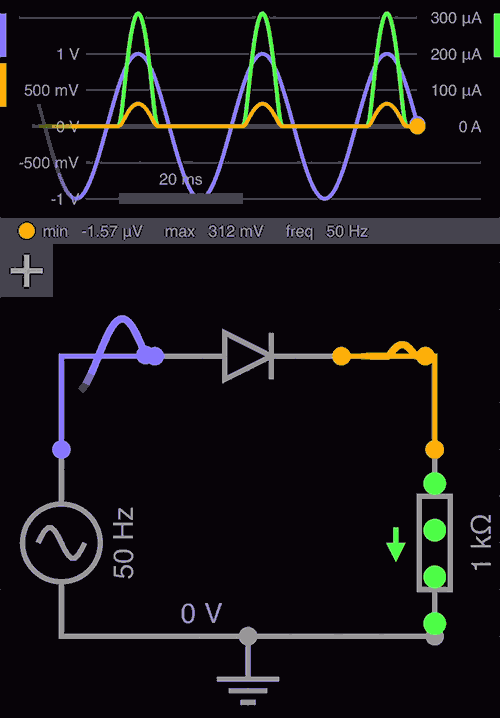

通过一个二极管实现半波整流。其中1kΩ的电阻是负载。半波整流电路，即把“交流电压”转变为“脉动直流电压“。所谓“脉动直流电压“，是指电压方向（正负极）不变，但大小随时间变化。各点波形如下：


桥式整流分析

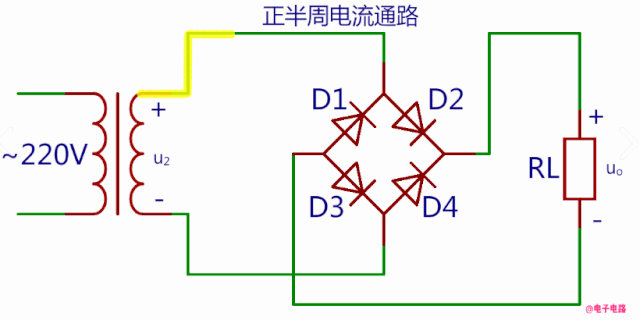

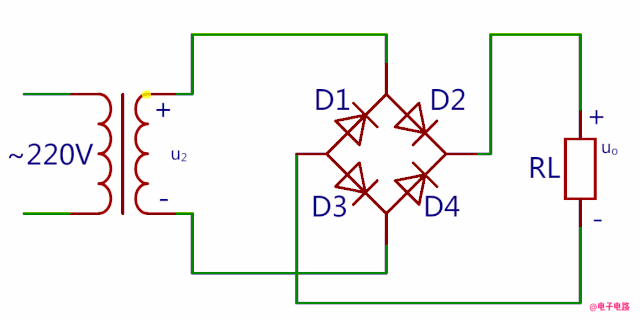

▲变压器u2正半周时电流通路


▲变压器u2负半周时电流通路


▲整个周期电流通路是这样的


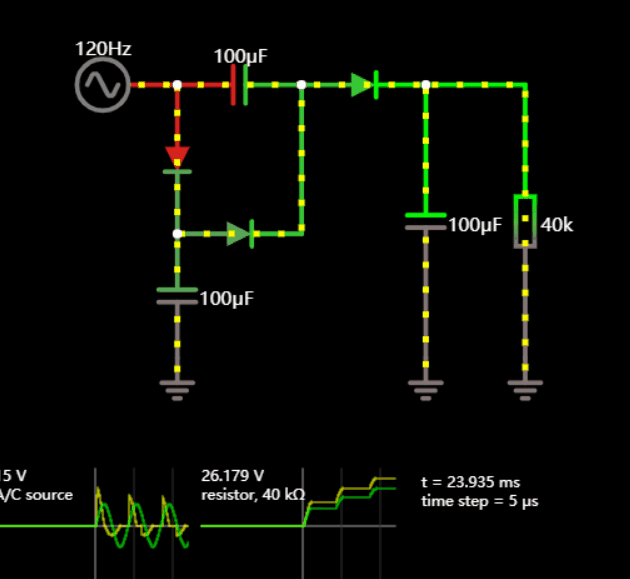

升压电路


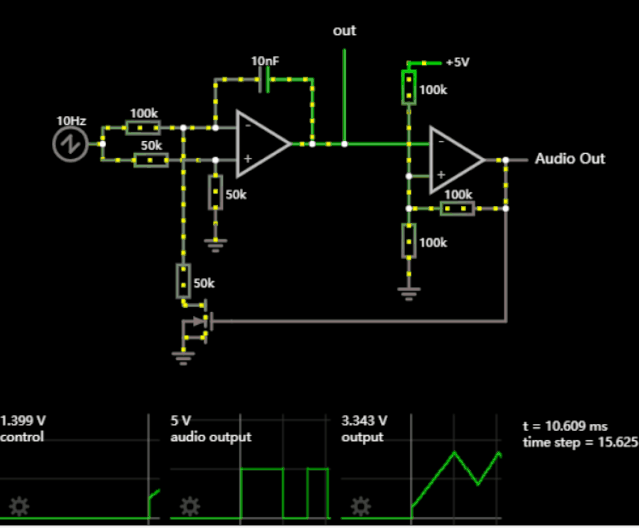

压控振荡器

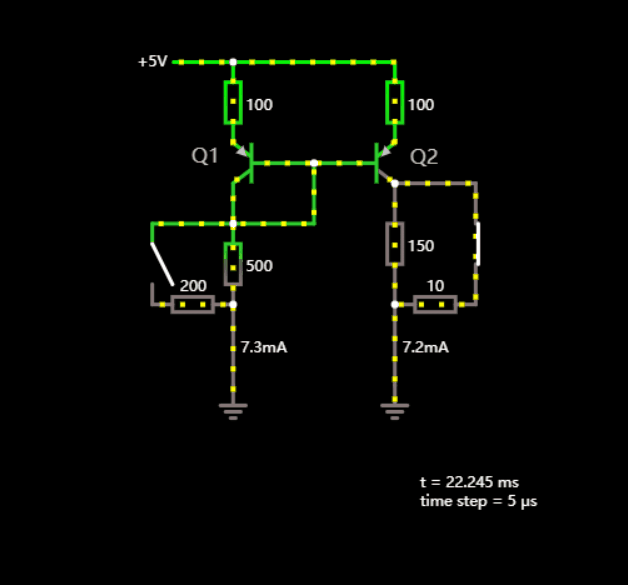

电流镜

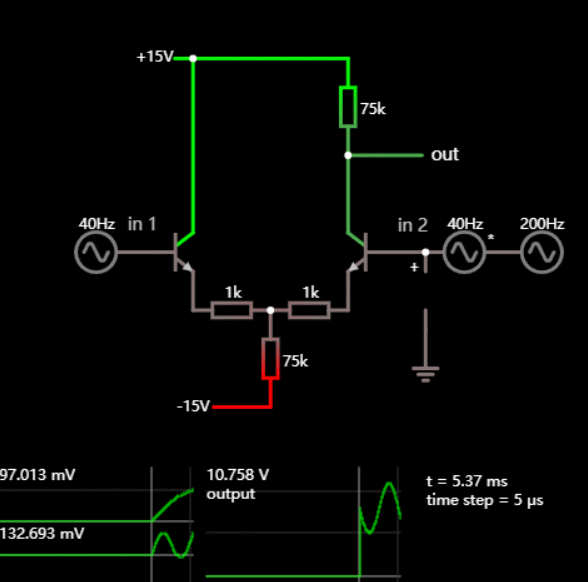

差分放大器

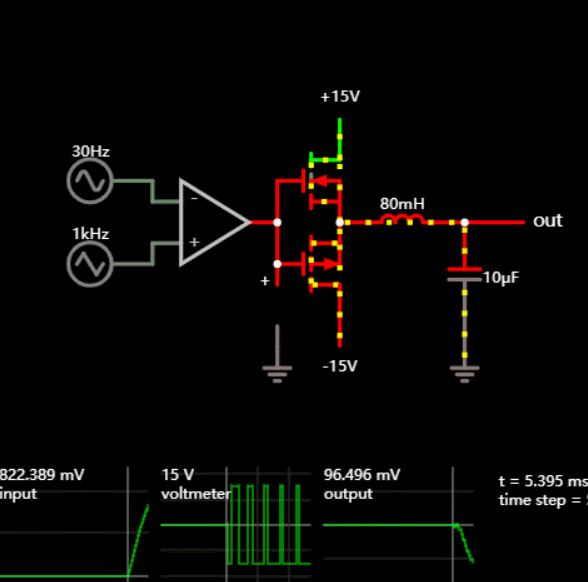

D类放大器

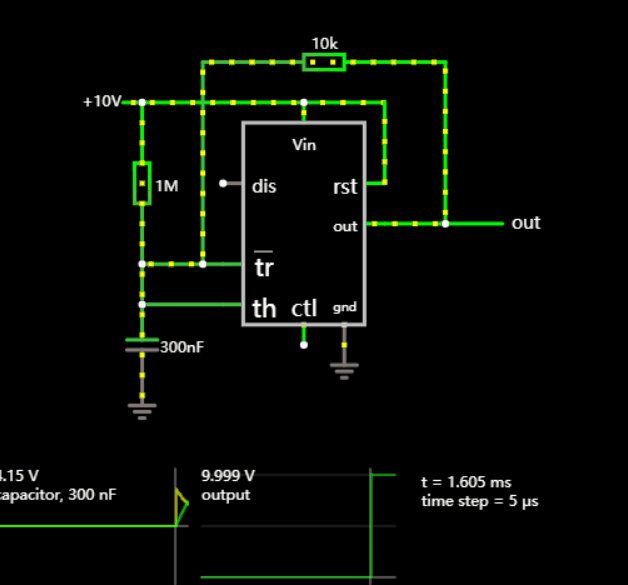

555方波振荡器


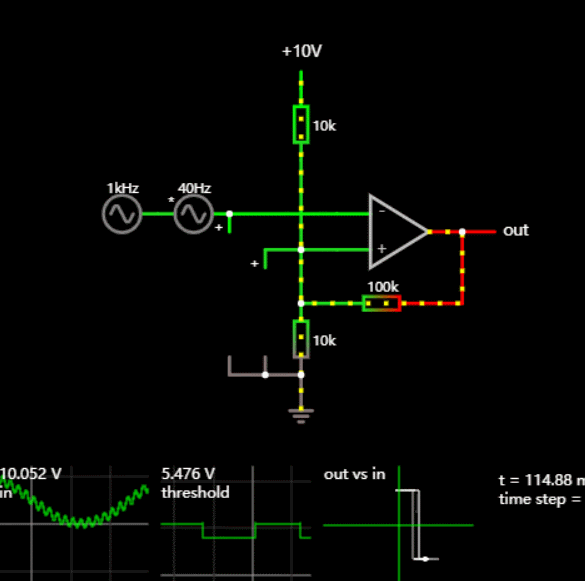

施密特触发器

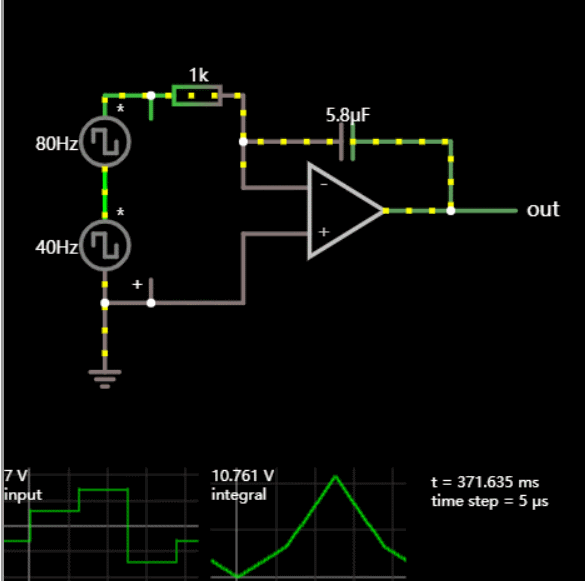

积分器


微分器


8位异步计数器




4位同步计数器




4位十进制计数器



7段LED译码器




特斯拉线圈
