重点   区分几个基本概念
8 w2 \( o6 J+ _' M4 T; ZSpring
8 v& ]4 q0 \1 N. \! Z, ?


1
6 b  ?* x; s9 T! P" d. ?1 u7 p& g模拟和数字


: [. b1 p. m: t9 l* J1 h( Z* N/ o模拟信号：在时间上和幅值上均是连续的信号，也就是数学上所说的连续函数；
数字信号：在时间和数值上均是离散的信号
模拟电路：对模拟信号进行处理的电路
9 G2 {+ H: ?2 C2 Q数字电路：对数字信号进行处理的电路
目前实用系统常常是两种信号都存在的模-数混合系统，模拟信号和数字信号转换的过程可以看下面这个小视频 (有BGM注意别在教室里外放哦)



8 \8 j4 @& O3 M2 x9 {: f  n/ {, [1 ?2
线性和非线性

; {7 d4 I& A# M
/ F" p# \4 Y! w; N线性元件：指输出量和输入量具有正比关系的元件，常见的有电阻、电容和电感；
非线性元件：输入量和输出量没有线性关系的电学元件，常见的有二极管、晶体三极管、场效应管等；严格地说所有的电子元器件都是非线性的。
$ b, e- ?3 s+ f, j! e& \6 u线性电路中只包含线性元件，只要有非线性元器件，都是非线性电路。也就是说所有电子线路都是非线性电路。所以线性是相对的，而非线性是绝对的。
4 ~* f1 N  P( n' |, Q
  S4 Z0 H% n$ S: i8 g
3
低频和高频
0 i. |3 _' B  B4 ]" F1 R' H9 R2 |
5 m/ w( u- q4 n低频电路：工作频率较低（一般小于几百千赫兹）的电路；
高频电路：工作频率较高（一般大于几百千赫兹）的电路；
& c+ `) F8 T4 F
( ?, k, ?  G0 L实际上并不存在一个非常明确的分界频率，常用的划分依据是：当器件内部的等效电抗对电路的工作特性不产生显著影响（也就是说分析时可以忽略电子元器件的分布电容、结电容、分布电感等对电路的影响）时为低频电路；否则为高频电路。

* J; d3 B- U2 ~模电课研究的都属于低频电路??，射频电子线路课程研究的才是高频电路哟~~~
: \& J/ J) W8 w: A+ y. s9 a4 |. S


5 b/ W- L& `# q( s0 [$ ^
难点  有意识地建立工程思维
Spring
# F- g" i: \' e2 X" h) h1 ^  R
& p8 F+ C2 o9 N- k& O
4 e9 @6 F" ?7 h' L. _3 Z" p6 S! z# O1
工程近似的思维

9 ]3 q4 U# k  l! F) ]: k实际工程在满足基本性能指标的前提下是容许存在一定的误差范围，估算基本原则如下：
/ n& y" o9 K9 R* J/ H

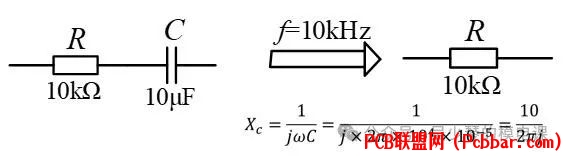

$ ]  Z; P& a) J. [0 b两个阻抗串联，若其中之一远远小于另一个，可将小者视为短路，但不可将大者视为开路；例：


0 R4 r# U9 ?* l两个阻抗并联，若其中之一远远大于另一个，可将大者视为开路，但不可将小者视为短路；例：


若两个比较量中有一个为研究对象，则无论差别多少，不能将其忽略，否则研究将失去意义
这里提到的远大于和远小于，若电阻与电阻相比或电抗与电抗相比，应相差10～20倍以上。若电阻与电抗相比，则至少相差3～5倍
& H& U' H% V  L9 v7 Y

6 f: u$ @3 V: o4 \8 a2
" A+ @7 [, F9 D( @0 w( ?- }等效电路的工程思维

6 c2 f# r9 ?7 f8 T前面提到电子元件都是非线性的，为了方便分析和求解电子电路，需要将非线性的电子元器件转换成线性元件组成的等效电路，不同条件、解决不同的问题，会构造不同的等效模型。

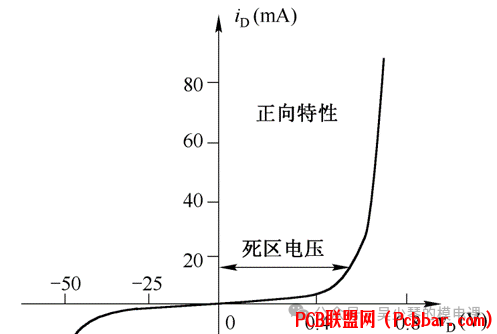

" G8 F0 t, k) |, D比如晶体二极管，它的伏安特性具有非线性：
. ?: T2 i. M3 |5 K/ `


可以由伏安特性折线化得到等效电路：
  x; \  t4 H, m" F5 c


7 z/ ^. U6 I3 }" I$ b
在对实际电路分析过程，也是经常采用电路模型来表示电子系统。比如一个电压放大器：


- \4 H" P0 }$ I* e3 y9 D不管放大器内部电路如何，对于信号源而言，可以将放大器看成一个输入电阻，对于负载而言，放大器可以看成信号源：

5 v( e9 m8 @8 o: N! b" m0 `

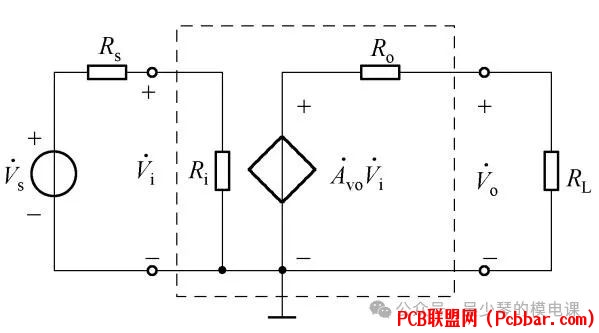

( m! m) R+ z- A3 r电压放大器的电路模型

6 R8 P8 E5 {! w; F+ \
好了，绪论课的重难点就写到这喽，半导体的内容留着下一次再推哦????????
