小模电的重难点推送正式开启~~~

吴少琴的模电课

小模电今天开课啦~~~


模电怎么还有大小之分呢？??????


$ F% q# Z5 |% O1 D. m1 ~是这样的，小模电全称《模拟电路与数字电路》课程的模拟电路部分（咱们学校有2.5学分40个学时和2学分32学时两种），与之对应的大模电，全称是《模拟电子线路》课程（3.5学分56学时）。
. c& C, ~2 Z, K$ }
3 V6 Z, C. v9 Q) ?小模电是针对非电专业学生开设的技术基础课，而大模电是针对电气信息类专业的主要技术基础课，两门课的要求和侧重点还是有差别的。
; J  I8 _( M8 A
) S$ K! v- F* _4 t


因此这学期打算跟着上课进度推送2.5学分模电课的重难点，希望得到大家的支持和鼓励哦\(0^◇^0)/

接下来，就让我们从绪论课开始出发吧~~~

# X  [8 x( z( X4 v


2 ]$ k/ T/ E) M1 F* H6 |. H/ H


重点   区分几个基本概念
Spring
' h" b1 L: R1 d% \, F# f& A
6 m& f* m5 H8 b0 L; b( u: V8 X


1
模拟和数字


: i. U- S) U" w: V4 g: m模拟信号：在时间上和幅值上均是连续的信号，也就是数学上所说的连续函数；
$ K# S. q/ Q, i0 Q3 i: M/ G) }! {& |数字信号：在时间和数值上均是离散的信号
模拟电路：对模拟信号进行处理的电路
数字电路：对数字信号进行处理的电路
目前实用系统常常是两种信号都存在的模-数混合系统，模拟信号和数字信号转换的过程可以看下面这个小视频 (有BGM注意别在教室里外放哦)
' P9 a* j, T; u% j( s

9 C' J; N1 M( L  v2 C
- i$ [3 D1 v8 s" o2
+ i0 M' B3 ^6 t; A线性和非线性
4 m  Y4 \; ]1 T8 g8 L8 z* T
& z+ @' I+ N1 o8 N& O4 \0 ]: l
8 ^& S* @0 H% a; c8 r: K线性元件：指输出量和输入量具有正比关系的元件，常见的有电阻、电容和电感；
非线性元件：输入量和输出量没有线性关系的电学元件，常见的有二极管、晶体三极管、场效应管等；严格地说所有的电子元器件都是非线性的。
线性电路中只包含线性元件，只要有非线性元器件，都是非线性电路。也就是说所有电子线路都是非线性电路。所以线性是相对的，而非线性是绝对的。
& U$ i! h, s& j) e0 p

/ k( X% p9 ~1 t5 b3 ~3
低频和高频

* p, }; e  p% P& C低频电路：工作频率较低（一般小于几百千赫兹）的电路；
高频电路：工作频率较高（一般大于几百千赫兹）的电路；

/ e4 x6 \# ~/ \+ _1 ^实际上并不存在一个非常明确的分界频率，常用的划分依据是：当器件内部的等效电抗对电路的工作特性不产生显著影响（也就是说分析时可以忽略电子元器件的分布电容、结电容、分布电感等对电路的影响）时为低频电路；否则为高频电路。
4 v1 k7 e# d. D% U7 O0 m
模电课研究的都属于低频电路??，射频电子线路课程研究的才是高频电路哟~~~
+ o+ V# S3 |5 o: H7 Y  J
) N# m) P% b, ?- C4 U


9 S  E9 C( y( v: {7 d
难点  有意识地建立工程思维
2 b6 ^* C: v" |8 c2 i# I8 _( gSpring

5 }* K7 U; ~5 F9 l( M
) Z' N, b( T( C) K2 L: _; C* w1
% \  @2 r4 m* G工程近似的思维

9 G% J; b8 h. |实际工程在满足基本性能指标的前提下是容许存在一定的误差范围，估算基本原则如下：
& c8 S0 D/ X4 M5 R1 h7 p

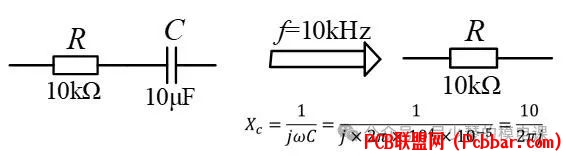

两个阻抗串联，若其中之一远远小于另一个，可将小者视为短路，但不可将大者视为开路；例：


两个阻抗并联，若其中之一远远大于另一个，可将大者视为开路，但不可将小者视为短路；例：


" P% N$ C  |4 u

' B% b5 t) _4 |. W& ?1 ]: U% n若两个比较量中有一个为研究对象，则无论差别多少，不能将其忽略，否则研究将失去意义
这里提到的远大于和远小于，若电阻与电阻相比或电抗与电抗相比，应相差10～20倍以上。若电阻与电抗相比，则至少相差3～5倍
2 a3 W% f$ w9 ]0 {- e- e4 l
- P7 ?  P; i, K+ {: g3 S
2
等效电路的工程思维
4 Z1 F5 R% `% `; Q  U7 n
前面提到电子元件都是非线性的，为了方便分析和求解电子电路，需要将非线性的电子元器件转换成线性元件组成的等效电路，不同条件、解决不同的问题，会构造不同的等效模型。

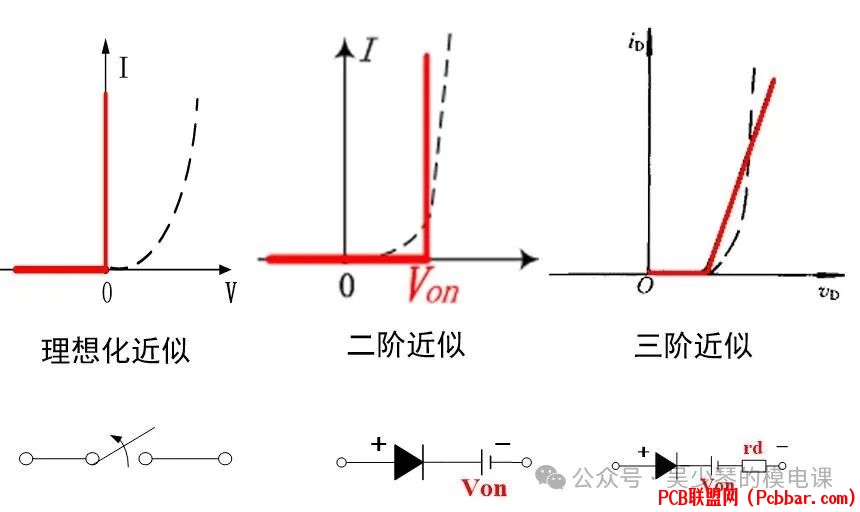

. j' _: H' ]5 U" w; w比如晶体二极管，它的伏安特性具有非线性：


可以由伏安特性折线化得到等效电路：


# a; K( [4 Z* z1 X) b

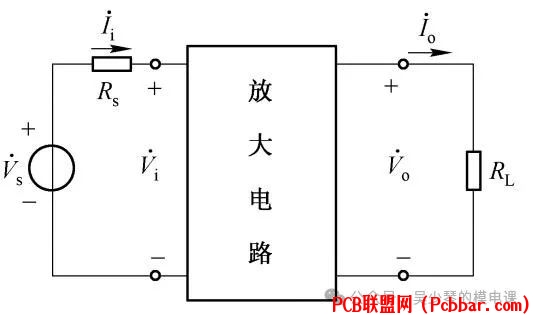

" Y% Z1 I4 q  d6 ]- B在对实际电路分析过程，也是经常采用电路模型来表示电子系统。比如一个电压放大器：
3 T: v# }4 O4 q


不管放大器内部电路如何，对于信号源而言，可以将放大器看成一个输入电阻，对于负载而言，放大器可以看成信号源：
* z$ v! U" u5 W- P1 S% s


3 d- C+ p/ S, @! o- V8 y8 ~电压放大器的电路模型

+ _5 s& {. Q  ~2 _# i
; G: R) v* p6 ^$ a好了，绪论课的重难点就写到这喽，半导体的内容留着下一次再推哦????????

接下来来个小互动~~~
5 W; p( H6 P: L) _

# X, A4 x7 N$ p( d, x: a和期末来个约定
7 o# ]# F3 V5 R
每个学期初，大家都喜欢给自己立flag，比如模电课要满绩；模电课绝不旷课；或是减肥；或是……
留言区里留下和期末的约定如何？
& b* V  _* {+ w8 W) ?3 [0 D  c' [) X如果期末兑现了，再回来回复自己的留言，小电也会给予额外的奖励哦，还记得绪论课件上有写过“额外小奖励”哦??????????
3 D5 ]/ P; I/ O3 W8 W& K


3 Y" \0 a8 C, `) }! @P.S. 小电立的flag就是这学期推送20次重难点，完成的话大家也给送花花哦~~~
