可控硅BT151图文+电路案例

硬件笔记本


点击上方名片关注了解更多
) c8 |. O/ u* b* `

6 h2 I3 Y. S8 {4 Q% O# C1 L2 e0 X' V( p今天给大家介绍的是 BT151，主要是以下个方面：
1、BT151是什么管子？
6 x$ X+ h! J8 B$ f0 _2、BT151引脚图
. G" U7 V* y& [3、BT151 CAD模型
4、BT151 工作原理
5、BT151可控硅参数
6、BT151如何测好坏？
7、BT151等效替代
8、如何使用 BT151 可控硅？
$ ]/ h! V8 ~7 D- S0 z9、BT151充电器详细电路图
) s. i  K: C9 H4 s& O

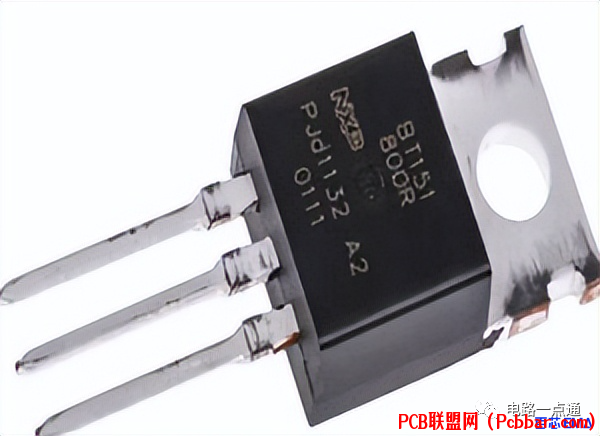

一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
SCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
SCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。


" u; Y; n) ^  W; B2 D, g" R4 e3 }BT151实物图
) g* d$ r+ w. _3 ~+ V$ A5 M

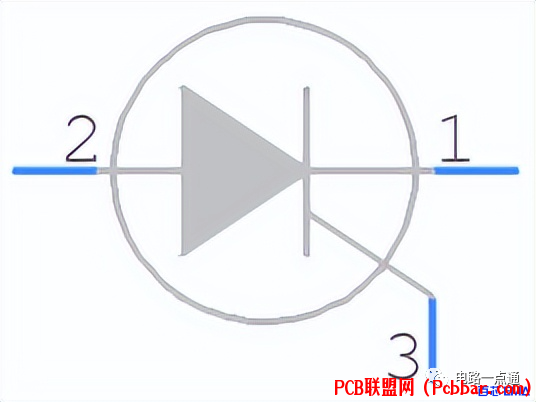

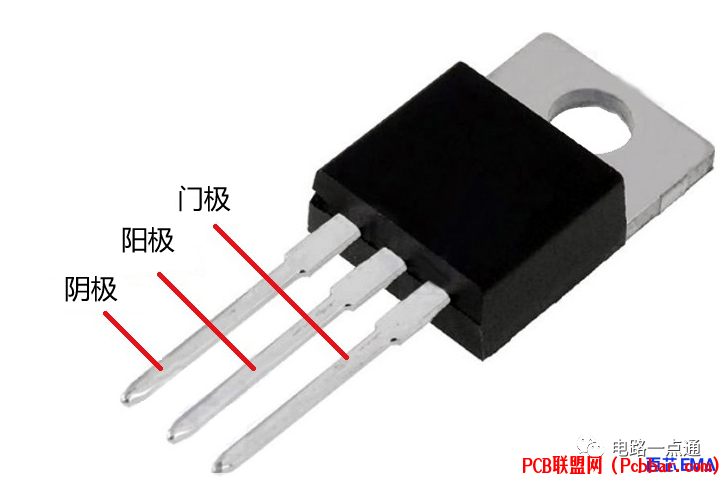

二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：


1 }# \0 o1 C9 V# |BT151引脚图


BT151引脚说明图
# f4 c$ k; F1 u/ O阴极——阴极发射常规电流。
阳极——阳极接收常规电流。
7 f/ {3 D1 i( L5 W+ ^门 -控制阳极和阴极之间的电流流动。
( @" T( @7 Z; V6 b$ w/ T
: B) q9 v2 ^7 ]


  h0 X& W+ Y8 }( k( v7 }BT151引脚图
三、BT151 CAD模型1、BT151 电路模型


- e9 Z0 L2 U/ W# _0 _9 T0 x) E$ @BT151 电路模型

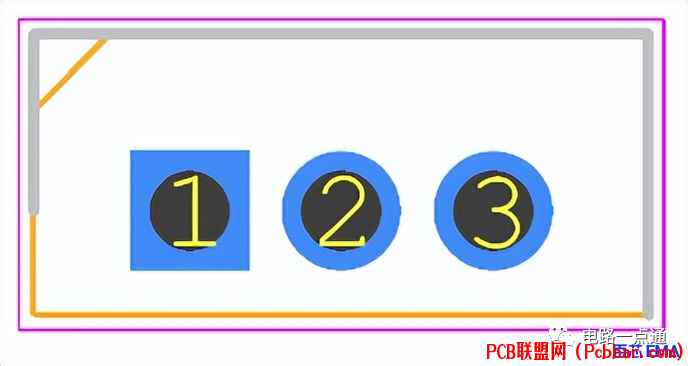

, h* W) @$ x6 [2、BT151 封装尺寸
5 a7 O2 }( @4 T9 x5 g4 k


1 e/ u9 ]6 R0 l, P7 v0 lBT151 封装尺寸
3、BT151 3D模型


BT151 3D模型

* g4 P4 y7 l% f+ N, D, w0 X6 d四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：
" X3 G" t! z- c4 k* L! H8 s9 w& L

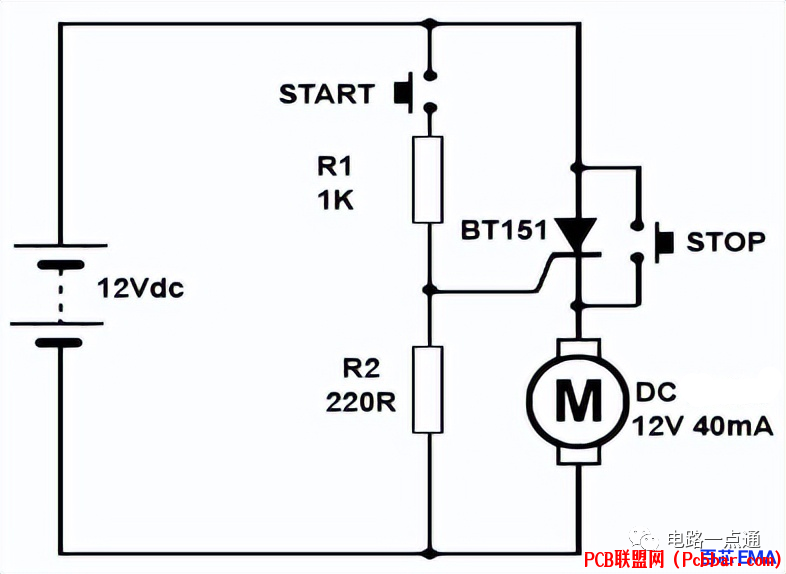

+ X# I$ l1 N  r) @晶闸管驱动直流 负载（例如小型直流电机）的简单示例
上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
BT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
8 p8 T: o, Q# l# z* A  y这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
/ @( W' n' ?; R) ?6 |% H
. }6 g. o2 J$ d" x& A五、BT151可控硅参数双向阻断电压能力好
浪涌电流容量大
热循环性能高
3 R  k! B( ?) y! b( n可靠性高
3 |% Y" _( y7 T$ h7 p峰值断态电压为 650V
标准通态电流为7.5A
5 M! ]( i% T: A/ O' _RMS 通态电流为 12A
: W' j" ]. \7 F栅极端子触发电流范围为 1mA – 15mA
热循环性能高
阻断电压高&双向
% s8 h) J: ]: ^  S额定浪涌电流为 132 Amp
( z7 V! B6 f( d$ B栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
& w8 S% e; Z% L. E4 p重复峰值关断电流为 0.5 mA
% [4 l  `. G& [- _最大反向重复电压为 500V
; i, G! N3 ]5 b& {栅极触发电压最大值为 1.5 V
1 S/ f5 Q9 A. n& w最大导通电压为 1.75 V
重复最大正向阻断电压为 500 V
' E% s) g4 f% c& j; e& e
8 A. C$ K- q' b1 z* M六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
首先，适当设置万用表，将选择开关定位到高阻力点。
然后将 SCR 的阳极连接到万用表的 +ve 端子。
5 q' y$ E* `$ w% F9 X. y当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
. L$ x- }% V% L接下来，反转万用表设备上的连接以显示相同的结果。
: d/ ]# U" T9 J% @' t) o  a) B5 G然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
6 S, F% o- x9 O; n. Q在另一端，阴极连接到万用表的 -ve 端子。
  R7 L0 }; a/ v# J2 V" ]& b0 `' G# d结果，由于存在可控硅整流器，万用表读数显示电阻降低。
最后，将 SCR 的栅极与万用表的阳极和阴极断开。
[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。

七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置
# ]3 p* Z; }1 I% j6 u, ?/ ?: R0 c

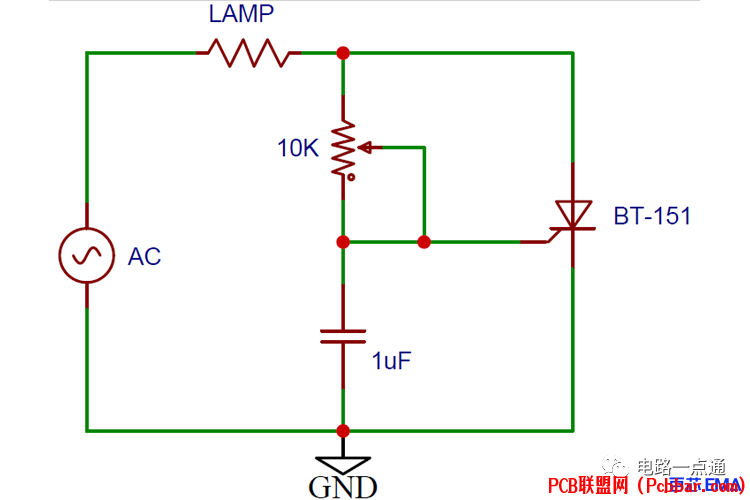

$ S8 J' z! `1 c八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。


5 k- N! g8 h: b/ b$ a1 c7 g控制灯亮度的简单调光电路
10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。

九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
/ V9 i$ t9 q: D$ P( E* [1 个BC548 或类似的 NPN 晶体管 (Q1)
4个1N4001或类似的整流二极管（D1、D2、D3、D4）
: Y6 A+ \3 g: G4 M; e1 个22 Ω，5 瓦电阻器 (R1)
1 个330 Ω电阻 (R2)
1个 820 Ω电阻 (R3)
7 O1 n0 k: e; H) r- G  J1个 100 Ω电位器 (R4)
1个 100 Ω电阻 (R5)
1个1 Ω，5 W电阻 (R6)
1 h7 C  q  O! U; l6 ]& k$ d1个 2 安保险丝 (F1)
1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。
5 J0 |6 O- @0 F+ \- K

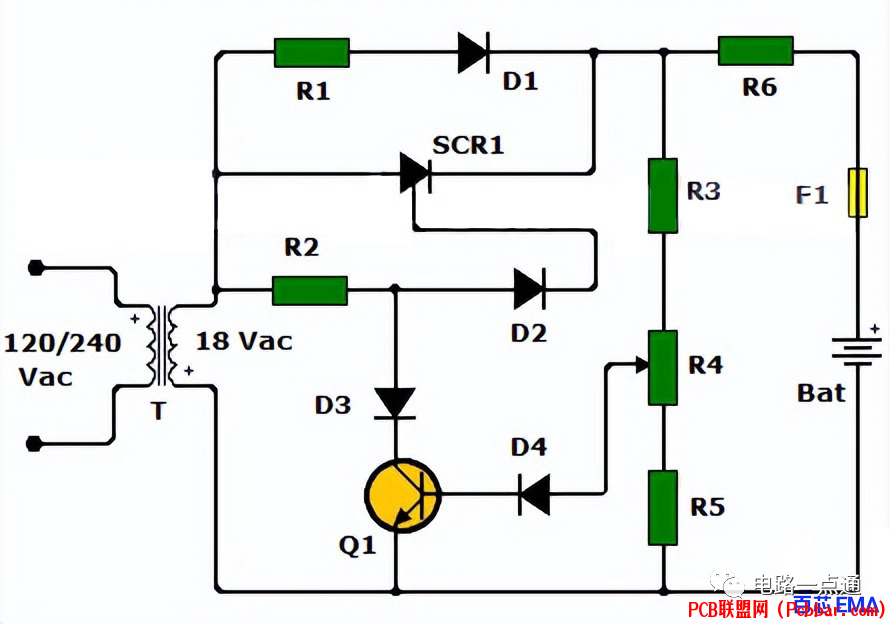

2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。


BT151充电器详细电路图
# F) J! c9 h/ R1 a9 m% h0 R6 r当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
6 R$ u6 ~  q/ B* S% D当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。


; i/ b% g9 t; E4 H
