: K9 f$ Y! n9 a/ e# |- _6 A+ l今天给大家介绍的是 BT151，主要是以下个方面：
- Y- s; e' `" W& h! U1、BT151是什么管子？
5 \9 i) x; e8 @3 b. O2、BT151引脚图
3、BT151 CAD模型
4、BT151 工作原理
5、BT151可控硅参数
* V; z8 h% @) c. j$ U9 I6、BT151如何测好坏？
6 s8 E9 y* x5 E' K6 i7、BT151等效替代
8、如何使用 BT151 可控硅？
9、BT151充电器详细电路图

' j( s, O* H' A* f# \! z一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
+ [2 F. a4 o' b& rSCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
SCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。
7 I, c+ Z3 V0 r3 j: b


. ^+ x, V% f5 P! K8 R  M) X2 IBT151实物图
7 G/ s, A* ?5 f- k" i2 Z+ B5 M0 f) c
二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：


! @3 c& _* Z! e- H$ ]BT151引脚图
/ c( b0 t/ l" m6 k! o

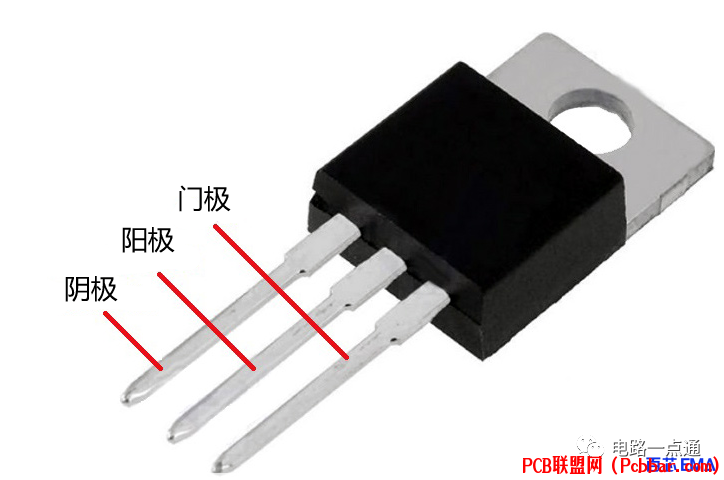

! f! t6 N5 ~6 b( mBT151引脚说明图
( H: b$ C0 j3 }阴极——阴极发射常规电流。
$ ~* g) h+ M6 C; E( W$ C8 Q阳极——阳极接收常规电流。
" B6 B; }, g  O6 a, E门 -控制阳极和阴极之间的电流流动。
  L; ~+ n% Z/ [) I! n/ n
% b9 S* q# J+ H: K5 }' I


; |: N7 ^: Y& ]2 ]- S8 {9 m' S2 T9 OBT151引脚图
' Z9 i, i) w0 ]) x1 I三、BT151 CAD模型1、BT151 电路模型
8 Q- b( f; C! L% j. Y; M5 J: x$ a

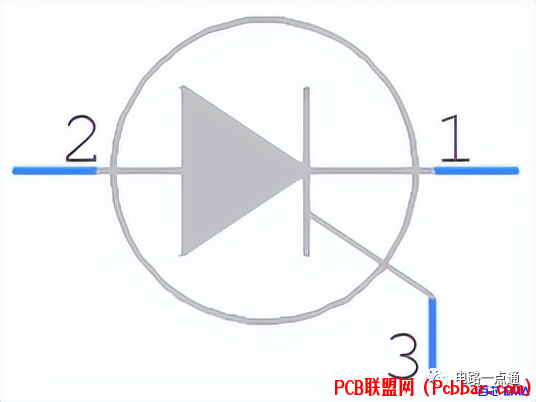

BT151 电路模型
" n) |$ g/ Y: H6 s2 P" M2、BT151 封装尺寸

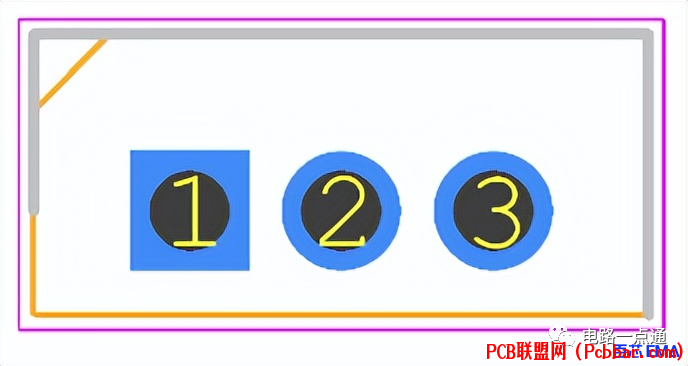

8 E2 r* K+ Y% T) K( L+ u


BT151 封装尺寸

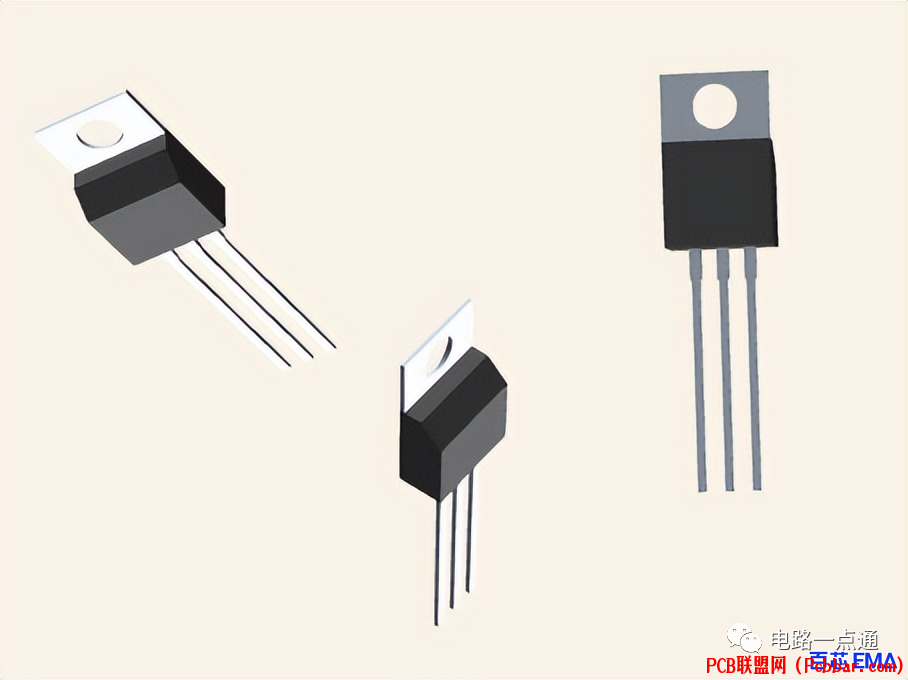

3、BT151 3D模型
% _2 T5 z" U5 Q7 D, f


BT151 3D模型
) O- W" \: O6 j" c
四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：


晶闸管驱动直流 负载（例如小型直流电机）的简单示例
上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
0 b4 e, }, f# g" W. eBT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
3 k, W1 P0 f: R5 E8 E当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
0 k: D4 \4 S/ ~) O& i! h- q% G! Q# _9 t这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
% z& L% U3 }4 T3 ?' J$ l8 w
) d( S1 y% W& H% |/ l五、BT151可控硅参数双向阻断电压能力好
浪涌电流容量大
热循环性能高
可靠性高
% |6 V0 J3 W3 g, I# A0 W; b/ o峰值断态电压为 650V
标准通态电流为7.5A
RMS 通态电流为 12A
; W: F3 I  W% ]" M! x栅极端子触发电流范围为 1mA – 15mA
6 k$ e* Z8 s; u% N" z1 f热循环性能高
阻断电压高&双向
- G# s3 x% C3 R# ~+ E额定浪涌电流为 132 Amp
, n& w2 T, A, i* j5 r9 j3 y栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
重复峰值关断电流为 0.5 mA
最大反向重复电压为 500V
# f" _: {! R) t# b栅极触发电压最大值为 1.5 V
8 {$ Z3 a  a) z- {$ a* _最大导通电压为 1.75 V
7 H/ [+ S  B6 {1 U& [重复最大正向阻断电压为 500 V

六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
( L1 u2 l' J; P& X0 A) L3 g1 ~8 V首先，适当设置万用表，将选择开关定位到高阻力点。
然后将 SCR 的阳极连接到万用表的 +ve 端子。
当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
接下来，反转万用表设备上的连接以显示相同的结果。
0 p% V5 H- h; u6 K然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
在另一端，阴极连接到万用表的 -ve 端子。
. W" h! L% B4 E; J) Q) }结果，由于存在可控硅整流器，万用表读数显示电阻降低。
最后，将 SCR 的栅极与万用表的阳极和阴极断开。
[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。
7 q* W+ b! S2 A# a8 e
( {0 A+ X5 S; H- b1 V七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置

八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。
3 J' u9 N9 ^  Q7 K* A


控制灯亮度的简单调光电路
/ o) n5 u. q- D  D( Q10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。
# a4 ]. t! Z' ?- j3 g" y
  `& }- [9 o' n" s5 `* \/ j: u3 X九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
1 个BC548 或类似的 NPN 晶体管 (Q1)
5 ^: Z8 f* ^. c, d; o  Q4个1N4001或类似的整流二极管（D1、D2、D3、D4）
1 个22 Ω，5 瓦电阻器 (R1)
% q, G1 u# b# `$ {( T2 a  L1 个330 Ω电阻 (R2)
1个 820 Ω电阻 (R3)
' s$ `- y8 j# R& a  k9 S! X8 M/ ~1个 100 Ω电位器 (R4)
1个 100 Ω电阻 (R5)
1个1 Ω，5 W电阻 (R6)
7 m$ p+ t2 K. r. u1个 2 安保险丝 (F1)
* `/ v! z! k  @) w! T& u6 ^1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。
4 K5 P! Y7 P% \
+ {& c# e& j0 i/ u2 f2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
; L/ b6 E7 ~  D. ?; @电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。

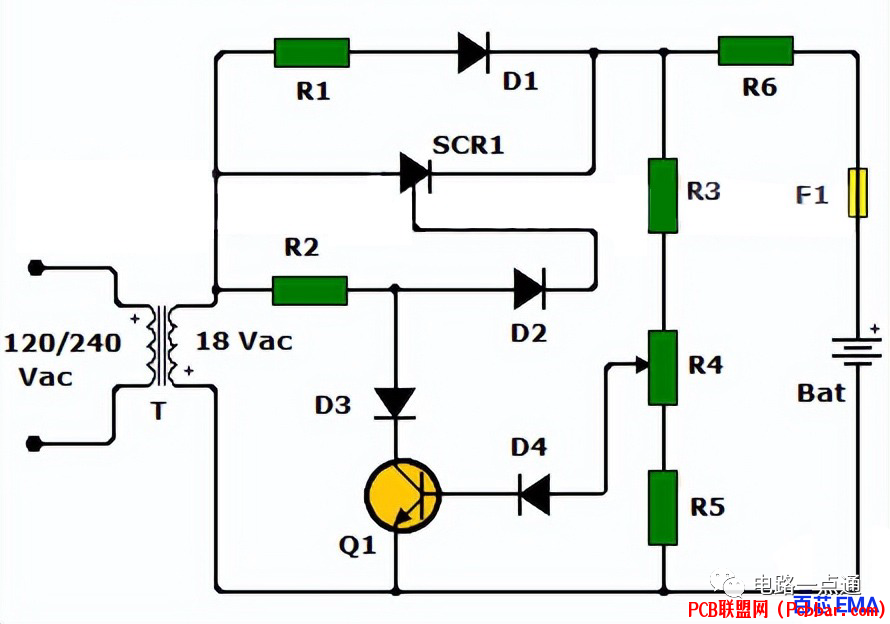

BT151充电器详细电路图
6 p) ?0 l0 e1 B# r当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。
: p0 Y$ F9 Z! Y( [( ]. L
