今天给大家介绍的是 BT151，主要是以下个方面：
6 M" q- u+ |6 ?' k1、BT151是什么管子？, y) h+ F0 N! Y+ o
2、BT151引脚图; t/ X7 v# B$ g0 v f4 z4 ~& W
3、BT151 CAD模型
3 {0 K2 `3 U- l% h ?3 b) ]4、BT151 工作原理( W+ C* o4 J i+ D
5、BT151可控硅参数
- L" I$ I" C2 d4 Q+ ?5 x6、BT151如何测好坏？, }$ R F) c- \5 v; M% {
7、BT151等效替代
9 o* y9 U# L2 W- o, P$ p- R8、如何使用 BT151 可控硅？
$ C a9 h$ I) k6 \& n* F$ u3 I" y9、BT151充电器详细电路图
0 x/ k8 T( ?8 g
4 h+ b; ~# L. }4 ?一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
( r& T. M5 G Y$ KSCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
% m2 D4 P! Z% |4 D: [* H3 ]& SSCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。 D2 s# N9 r) c i7 ^3 f

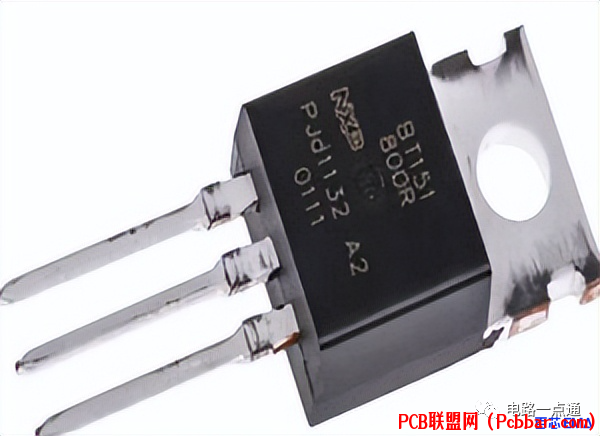

! }9 X3 r- W. H ABT151实物图
7 H! g3 a" |9 y% j- I3 X3 B6 |/ E. g0 R2 U) S7 J
二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：* ~: B4 u* ^, ^ M T

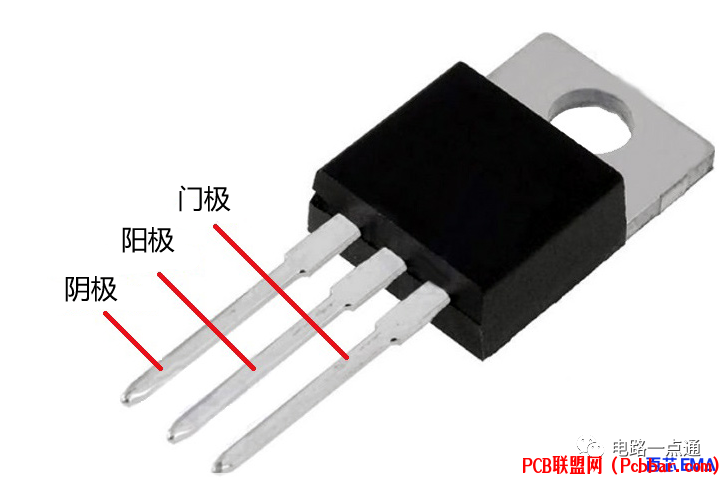

# N* ]+ R: }5 ABT151引脚图
$ B) Z5 y3 C0 w; F+ U( F' L
* I/ k Q7 L# n+ x
BT151引脚说明图: Q5 c) b; |' B8 b3 ]+ Q' t
阴极——阴极发射常规电流。
. {* K5 d9 N1 p阳极——阳极接收常规电流。0 p# z; g; H6 {1 {
门 -控制阳极和阴极之间的电流流动。
: j6 u: f, ~9 m- S$ l2 G
% u ~" @& N5 ~* v
: X& f+ p B( T4 U$ _# w( l b

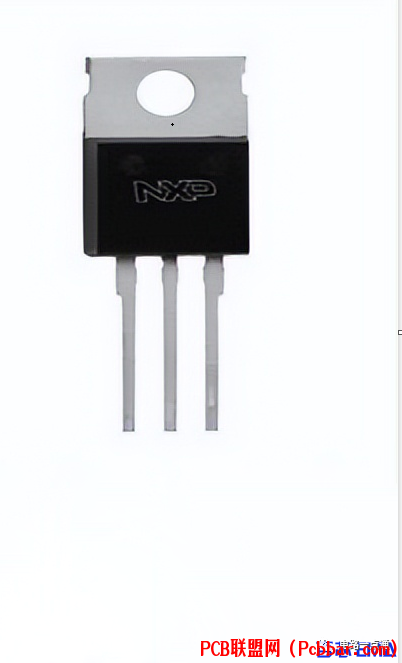

BT151引脚图" F7 \* Q8 K8 d4 K
三、BT151 CAD模型1、BT151 电路模型1 o1 c: X T8 j: z+ w3 i
! |$ l2 H5 z! X, h6 Z! W& d" b( @: o5 H

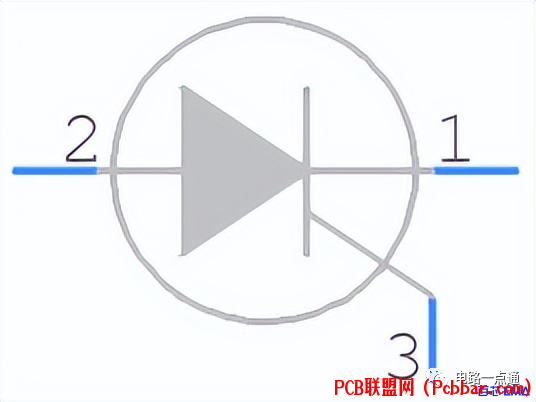

BT151 电路模型

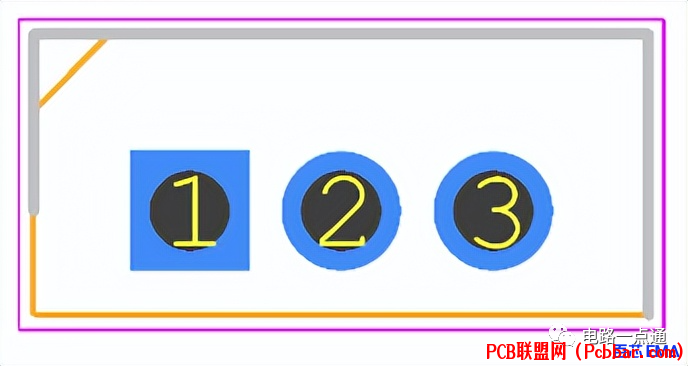

6 K1 t9 [- G+ F( ?: j2 d2、BT151 封装尺寸
2 |8 e: R5 s- Z: e# u4 \7 J
, c5 Y5 a! Q7 H4 e/ TBT151 封装尺寸& { }- e( c$ v" t9 r% @3 S' r f
3、BT151 3D模型
+ r+ O$ ?4 V9 N; [; u7 O5 F2 U
1 o, k3 v8 Y5 L ]
BT151 3D模型
* a7 s+ o# q% C! b! j. P$ ]/ b5 g+ U+ H" E( {8 U' R! p# R
四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：
" \3 P( R/ F p- h% h- t m

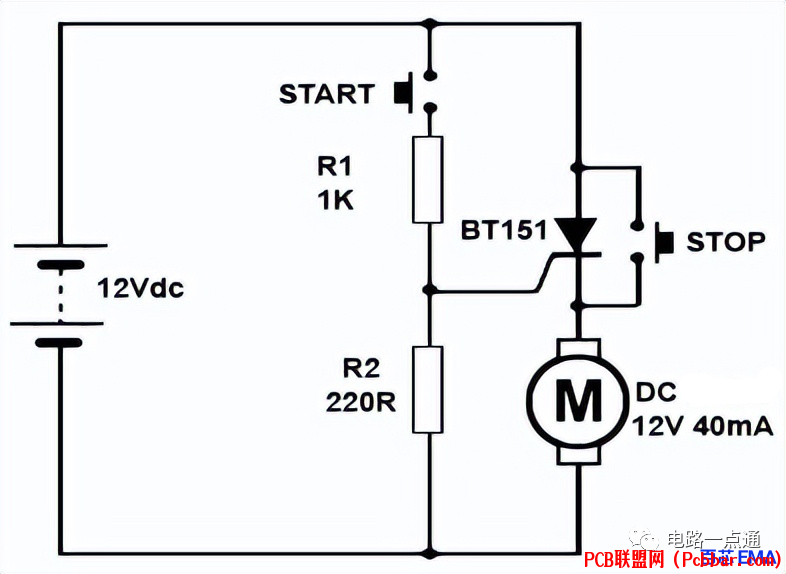

1 D, Z/ R& g! G) q8 \4 q晶闸管驱动直流 负载（例如小型直流电机）的简单示例
* w3 f# v. M% I上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。( [/ N* T3 w5 s5 d+ n
BT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
% G( Q( ^ L3 E: [当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
9 B7 P. H3 n6 T: C% a$ ]1 `8 `这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。0 H* y$ J( d9 S) G1 Y* t# p' e
: w' m$ p7 P, H' U! j5 E
五、BT151可控硅参数双向阻断电压能力好
: ~) D/ \% f; y9 W$ w6 }浪涌电流容量大
: F% ~) w! B e5 O热循环性能高
4 l* V; h: _; M! E可靠性高
" |9 H4 Y, u) J5 O* a' D峰值断态电压为 650V
8 y- f0 U5 t+ O. S I! `标准通态电流为7.5A1 |( [" _* C, ]. f
RMS 通态电流为 12A
* G7 V4 s% h F$ ?栅极端子触发电流范围为 1mA – 15mA ]% b0 L. w: G
热循环性能高- ^+ v; C: f! t/ y! V3 q9 L
阻断电压高&双向7 U$ G5 e4 ~( j8 U; l
额定浪涌电流为 132 Amp+ U% _) P* w) y
栅极触发电流最大值为 15 mA% q* l9 [) z$ l5 s
最大保持电流为 20 mA
7 `4 K$ O4 P/ E9 x重复峰值关断电流为 0.5 mA
% a, ]8 d4 L( Y/ B最大反向重复电压为 500V
6 {+ n3 }4 B' a9 V( b( I# d栅极触发电压最大值为 1.5 V7 H5 L; e+ C8 r4 P0 S G- p) P5 C6 L; ~6 _
最大导通电压为 1.75 V; D/ l, P, _+ t* t$ E: F' d
重复最大正向阻断电压为 500 V
9 z: L& u! `6 m+ T- X- @
2 h9 X1 W0 T0 d! W8 a: _六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
; r% N. x3 K0 g9 L! ~首先，适当设置万用表，将选择开关定位到高阻力点。
0 K5 O& u% p" s& {# y6 n然后将 SCR 的阳极连接到万用表的 +ve 端子。
) D; X2 l1 b* ^; ~- _' c. ~当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。+ J( ~2 X$ U$ Y
接下来，反转万用表设备上的连接以显示相同的结果。
7 A# {, s3 `/ C$ Y然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
0 k4 q) V3 ]* R在另一端，阴极连接到万用表的 -ve 端子。
. N2 ]7 d' i& Z! X结果，由于存在可控硅整流器，万用表读数显示电阻降低。7 s0 ]+ p' V1 E
最后，将 SCR 的栅极与万用表的阳极和阴极断开。
! o1 k$ P( \/ J1 t+ C) L5 R[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。: A1 [& D/ i; k9 x- _. a9 ^
5 X0 |* J# m1 ?& S6 a七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
- U2 }" M+ Y* {: g0 L0 K' |4 J9 _3 f% ~2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置8 l1 F4 ^& N2 y, F+ t7 @; l
. f- V3 N3 V% n9 N3 D' t( a) n& R八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。! j/ d! F4 T6 ^
6 t, N; V0 z/ [1 \- B: V, L' a5 n) i
控制灯亮度的简单调光电路8 s* p( d" q/ p+ S/ K) m# F
10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。; b3 J: B6 J, _+ H, _: t+ b6 V' x" z
, O9 E; w+ q) n- H1 |
九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)2 i- v7 C1 M4 o" @- ]& W
1 个BC548 或类似的 NPN 晶体管 (Q1)
) P: _* _8 @6 z$ G2 T; y4个1N4001或类似的整流二极管（D1、D2、D3、D4）1 X8 {, P3 E: U3 b) S
1 个22 Ω，5 瓦电阻器 (R1): E8 o! @4 X* S- b
1 个330 Ω电阻 (R2)* u: A4 }0 i# s5 i
1个 820 Ω电阻 (R3)1 h, C; H: h' X6 r" d0 w! D0 M H
1个 100 Ω电位器 (R4)2 h9 b6 \+ e7 e7 l2 |
1个 100 Ω电阻 (R5). g2 K1 ^6 f) h* V; x+ W
1个1 Ω，5 W电阻 (R6)( L0 d {' E& b
1个 2 安保险丝 (F1) p9 `0 b8 h4 Y8 ?; u" j3 P
1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。
1 n& x+ }. p0 c9 ^! I8 ?" \. o( V" b" ^# n- f# O- E% [
2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。; S7 k- t: G) F! [ U
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
/ M4 p# n0 A' ]( i# r, M电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。: L5 n3 ^3 O; x, O4 \" x) [/ S+ N

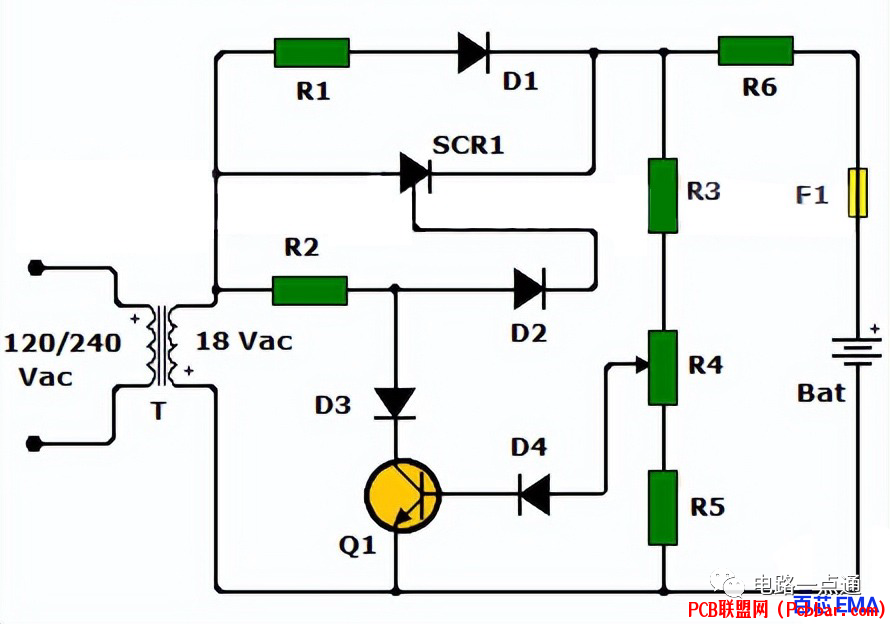

6 F) `9 X! f" u; Z/ ~) a9 N u; }BT151充电器详细电路图
J( Z! f% R% p% U当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。( B. J* f' U% ~/ D% K a
当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。% }) M8 ^, L/ q$ r5 z$ j9 z1 B# p- ^
