可控硅BT151图文+电路案例

硬件笔记本


点击上方名片关注了解更多
: r; L) d' F/ H- _

6 s. ^; Z8 X+ g' U3 A' I9 s今天给大家介绍的是 BT151，主要是以下个方面：
, p: [! t. n6 e' y  q- }1、BT151是什么管子？
2、BT151引脚图
, W' n6 P. }% @3、BT151 CAD模型
- }$ s5 S  s1 ^4、BT151 工作原理
5、BT151可控硅参数
6、BT151如何测好坏？
7、BT151等效替代
" ~) U. ~* ?! A3 A+ z8 ~9 N8、如何使用 BT151 可控硅？
# I( b. }* A& ?+ ~7 j4 T9、BT151充电器详细电路图
) E  E3 ~1 `% O
一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
8 S! j7 N. e! G7 m" x  f5 |# `SCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
" B" H# ^( m9 ^% m# k; F' l; P" g3 u) JSCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。
4 t% l. n; s7 a! u

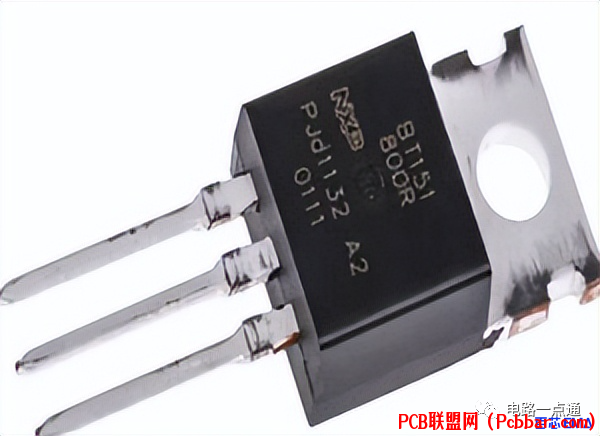

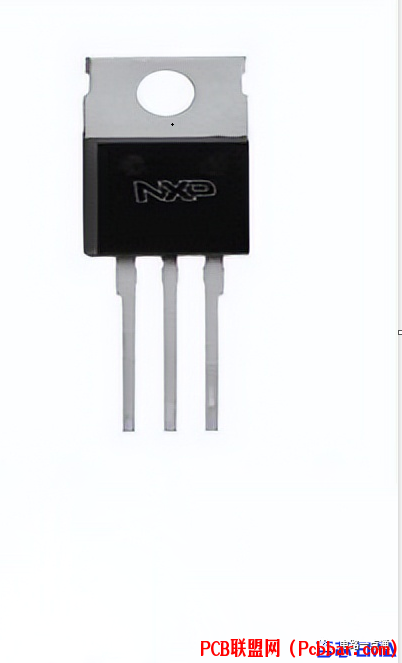

BT151实物图

; \0 n" p! k" H二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：
) E  P. J/ C) H" I; h


  B( w0 y" m9 e" a3 q6 XBT151引脚图

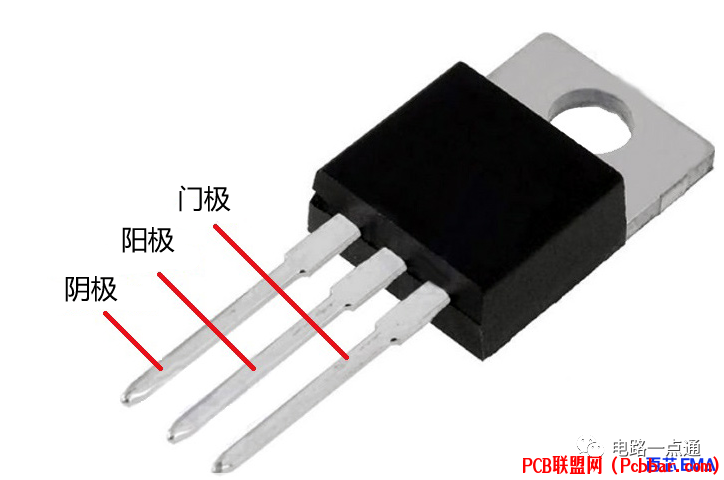

( D8 [7 ]1 J: L! VBT151引脚说明图
阴极——阴极发射常规电流。
阳极——阳极接收常规电流。
5 f3 e+ Z& B: ?$ y0 R( K门 -控制阳极和阴极之间的电流流动。

0 Y  C6 ^1 ^5 ]; D9 y! @) m


7 W. ~/ B" t" h5 D' oBT151引脚图
三、BT151 CAD模型1、BT151 电路模型
& \, O$ I) m( z

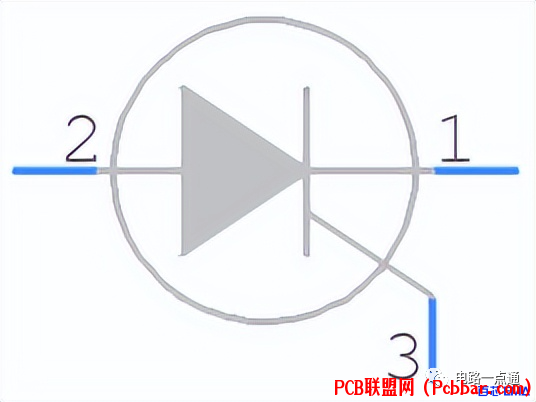

. p  Y' A* B& q% e' c; qBT151 电路模型
2、BT151 封装尺寸
+ s+ u; D7 n- P5 w$ P3 V

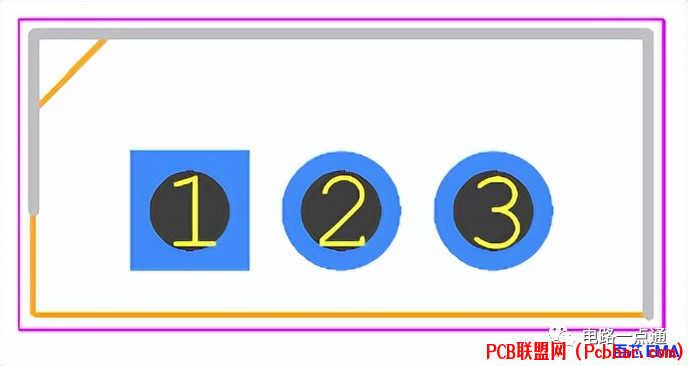

4 O' d2 b% z- |, Z2 U' {BT151 封装尺寸
3、BT151 3D模型
5 ~- p: ~- ]7 Z7 B; [/ P

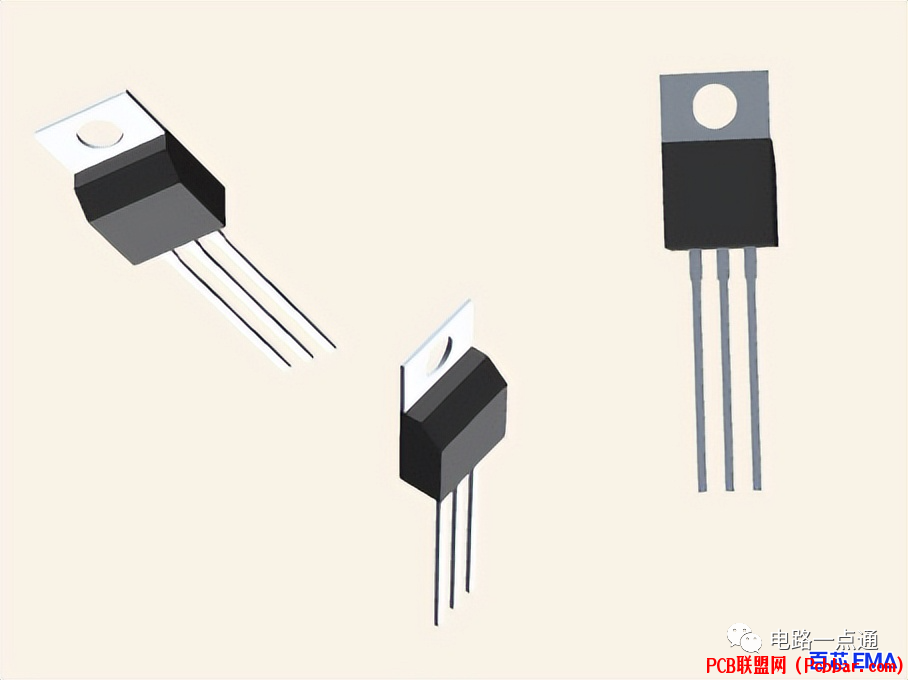

! }3 e. m9 J8 t3 H7 Y! ?% |BT151 3D模型

四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：
. V7 b& Z  n. i2 C+ ?( E# _' \; c

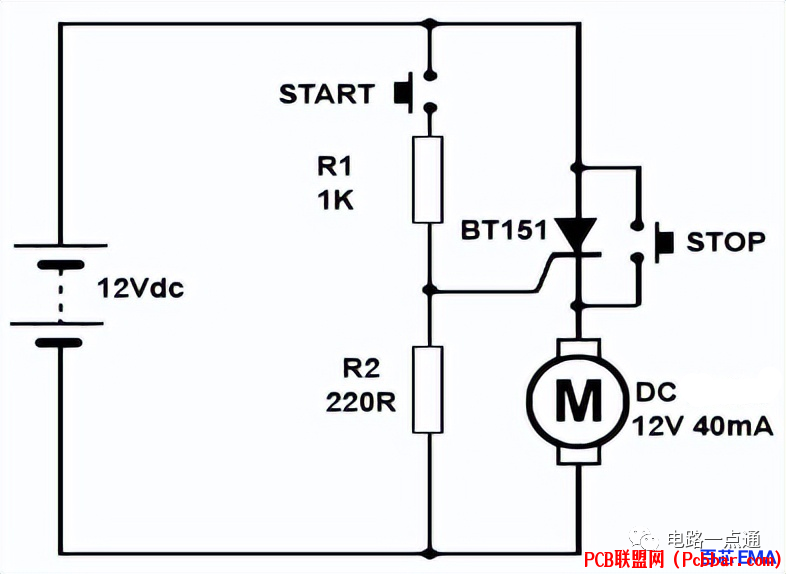

晶闸管驱动直流 负载（例如小型直流电机）的简单示例
6 O, D; B: E2 \* m0 J  G. z1 q* m上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
4 x- K# z6 k/ `) y' F4 {BT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
5 A/ h9 q, x' i7 Q+ p- [7 Y
5 I! Z# [$ C$ G五、BT151可控硅参数双向阻断电压能力好
5 V; U8 e0 Z+ X5 S5 H8 P$ h浪涌电流容量大
热循环性能高
可靠性高
峰值断态电压为 650V
标准通态电流为7.5A
/ O  J! A# F+ G- B% c" |' d  fRMS 通态电流为 12A
栅极端子触发电流范围为 1mA – 15mA
( b$ n& `5 t7 L$ G: C( C6 ]) A热循环性能高
阻断电压高&双向
) n& l% U& [1 b7 g1 k+ d9 J额定浪涌电流为 132 Amp
栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
. R, i3 L1 \6 d# f0 x% b: _重复峰值关断电流为 0.5 mA
3 T- ]2 ]) h/ q( B9 v最大反向重复电压为 500V
栅极触发电压最大值为 1.5 V
最大导通电压为 1.75 V
8 E+ }; f7 u, O0 @; U: V! H) m重复最大正向阻断电压为 500 V
8 B9 B) N# ]" \2 B+ J: B) i4 ^3 K
( j: L& u# M& m1 z3 T7 [: {$ }六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
- m! P. z2 J6 s& r; i5 U2 M5 ~首先，适当设置万用表，将选择开关定位到高阻力点。
. _$ T- y( x' X然后将 SCR 的阳极连接到万用表的 +ve 端子。
' H/ I. A% `3 Y. j3 ^# T4 m5 q当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
& }1 t- i; x9 H- b接下来，反转万用表设备上的连接以显示相同的结果。
- n3 f4 f+ s1 r7 k然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
7 @7 w4 g! ^9 I& }2 x7 {在另一端，阴极连接到万用表的 -ve 端子。
结果，由于存在可控硅整流器，万用表读数显示电阻降低。
最后，将 SCR 的栅极与万用表的阳极和阴极断开。
% N+ K8 \# M0 [! @[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。

- |6 }2 I; w3 h6 `  H七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置

1 y+ \% ^0 Z) M+ h5 {八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。

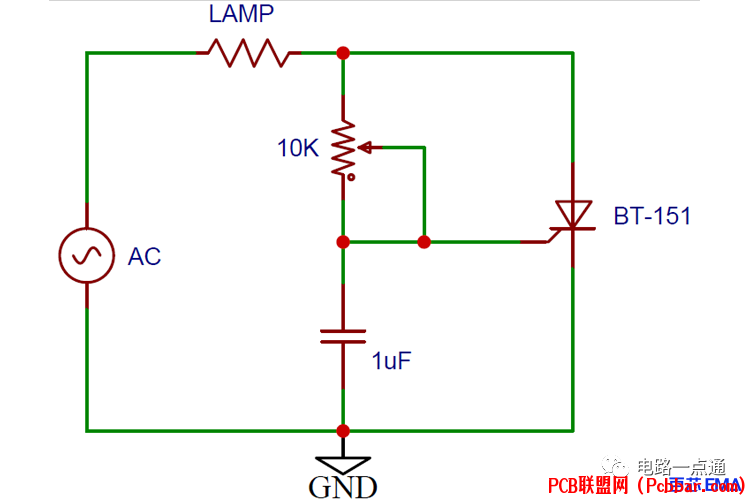

控制灯亮度的简单调光电路
10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。

九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
1 个BC548 或类似的 NPN 晶体管 (Q1)
4个1N4001或类似的整流二极管（D1、D2、D3、D4）
1 个22 Ω，5 瓦电阻器 (R1)
8 i) Q' [. M0 @' U* f1 q4 d# n1 个330 Ω电阻 (R2)
1个 820 Ω电阻 (R3)
: U' K" G, B0 {- m2 m2 |$ |# \1个 100 Ω电位器 (R4)
1个 100 Ω电阻 (R5)
' {- @7 f, y; i5 c. [1个1 Ω，5 W电阻 (R6)
1个 2 安保险丝 (F1)
1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。
6 X2 f5 W" ?) Q0 o
  G( r- z: O! Q" P0 b( w* W2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
+ ?" X+ L- Z( Z, w5 i  X电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。
3 D- G' l3 {& ^# ^9 l) j

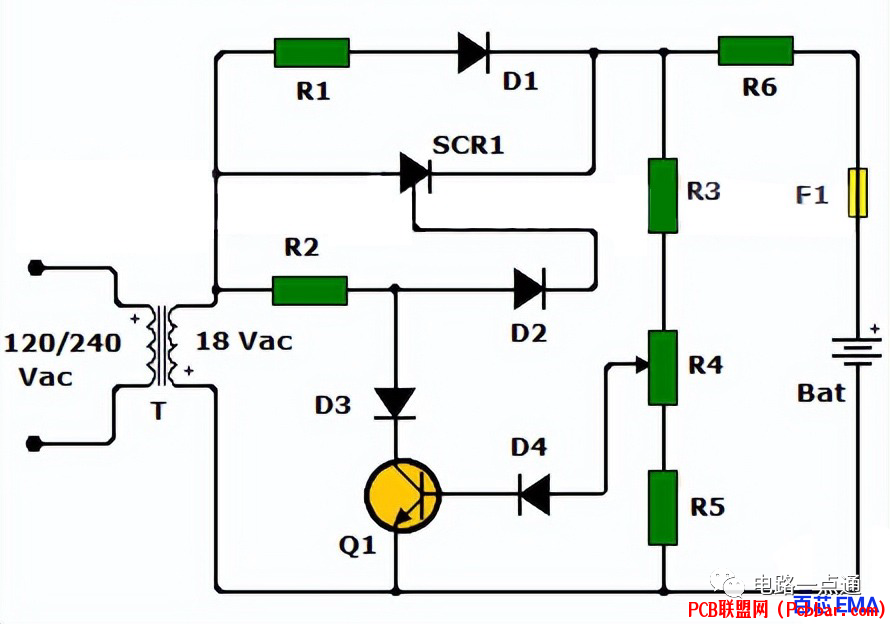

BT151充电器详细电路图
  b, Y+ Z9 {" u% V当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。
5 q) \4 [; v7 ^


4 n4 t+ w3 y+ r
