可控硅BT151图文+电路案例

硬件笔记本


# V) Z+ j5 c2 @; v! Q, ]4 j8 _点击上方名片关注了解更多
1 R8 b6 N9 [: F1 q2 b$ m
# u4 b: D* A& t. |" _1 x  h7 s
今天给大家介绍的是 BT151，主要是以下个方面：
* o# ?4 ]7 r2 B0 B6 j# f+ O4 X- {1、BT151是什么管子？
2、BT151引脚图
3、BT151 CAD模型
4 p4 a  b( e2 Z( r4、BT151 工作原理
5、BT151可控硅参数
6、BT151如何测好坏？
7、BT151等效替代
/ }+ L' t( p2 X! W9 S8、如何使用 BT151 可控硅？
9、BT151充电器详细电路图

一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
" M5 |( n, l1 u% g+ Z6 Z9 d, f4 sSCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）
SCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。
! E; n1 N, z3 l1 c+ M" ~: X

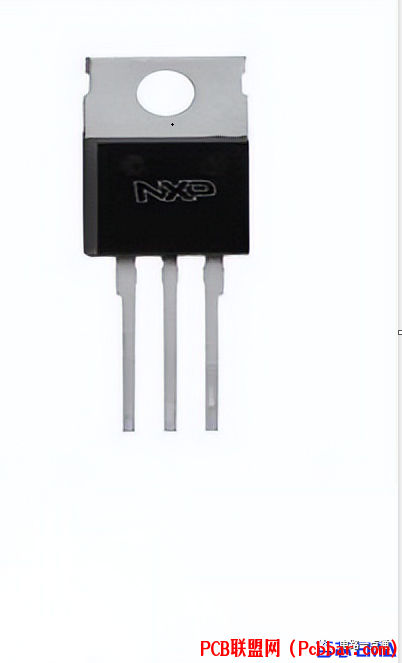

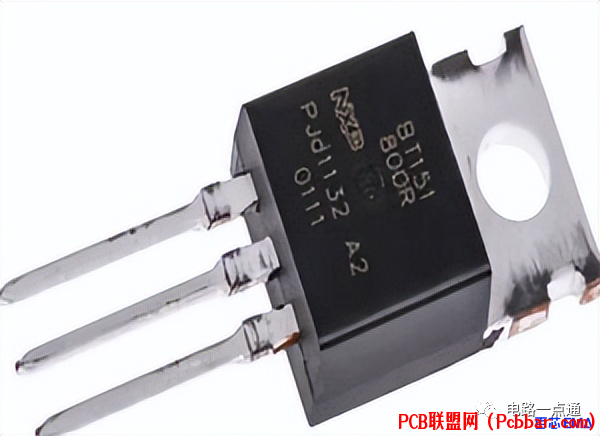

/ f2 x0 h! `* n9 _5 y/ h8 |BT151实物图
  l8 V4 Q# p, q* B3 M
二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：
5 |" x7 r" X- a7 y


1 P( j: _0 Q( I# qBT151引脚图
# Z' A/ A  o. p8 {) m2 W- o; O. G

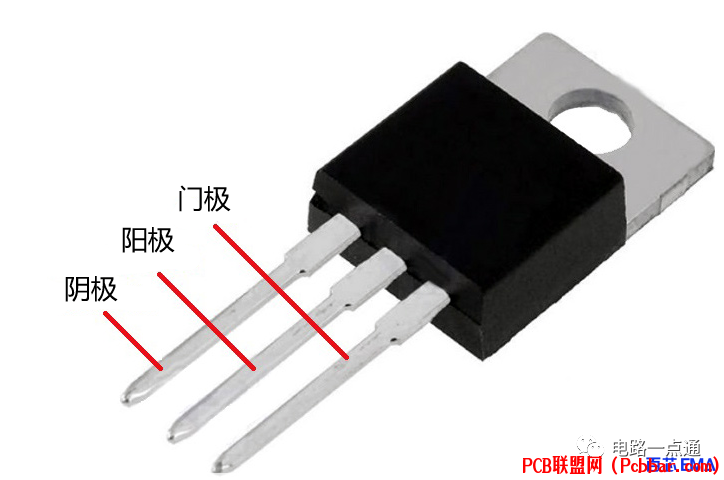

+ z* v8 |& j/ f. wBT151引脚说明图
- C' j0 t. l' c0 }; }7 `7 N; R阴极——阴极发射常规电流。
# r; ^; o; D$ z8 w; {  I阳极——阳极接收常规电流。
门 -控制阳极和阴极之间的电流流动。
  a& ^& @# f5 o
8 V% O' Q) c* v+ c& N

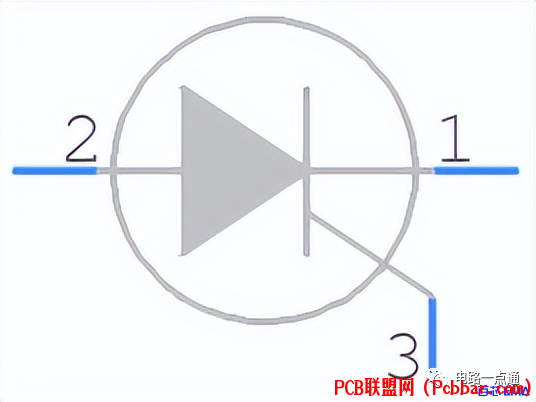

BT151引脚图
三、BT151 CAD模型1、BT151 电路模型
- z3 c9 N) n6 _5 q+ f


BT151 电路模型
2、BT151 封装尺寸

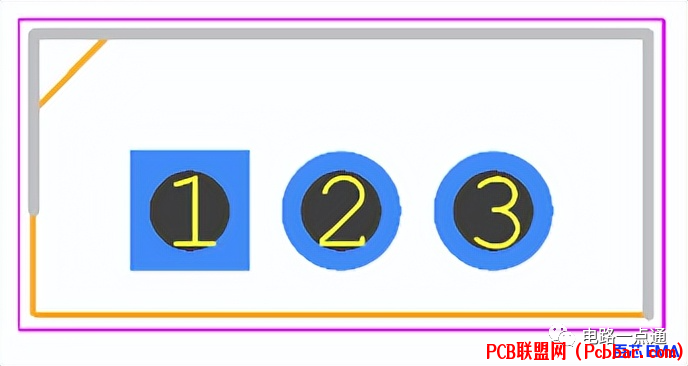

; m( A) R  R, p6 B4 [BT151 封装尺寸
2 D' E5 M5 M4 a8 P( Q3、BT151 3D模型
" ~9 g5 I' T/ ]; o+ }$ U: Z  e' I

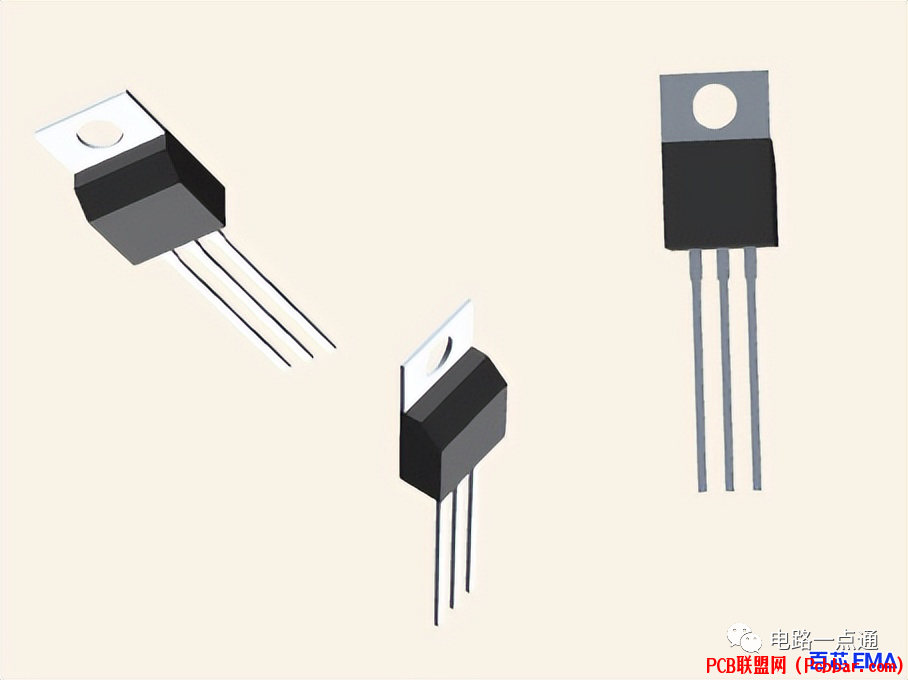

BT151 3D模型
" _6 O$ V8 Y; ?0 U& _; W
四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：
- n3 r0 }2 s, q$ z( U8 T

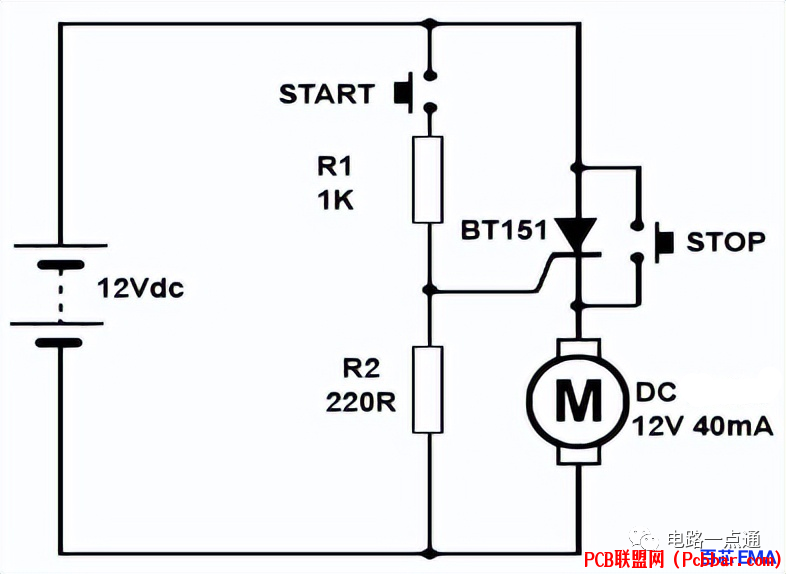

5 R# T  `4 g  S" R晶闸管驱动直流 负载（例如小型直流电机）的简单示例
% `/ c6 w* @( |) Q上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
BT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
1 T! l) X: R2 E# T& M/ F当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。

五、BT151可控硅参数双向阻断电压能力好
5 U$ V  v- w2 e. ~  {1 W2 H5 n' X浪涌电流容量大
0 x. |9 R8 ^7 d5 ^2 Y. {; X热循环性能高
% f$ \6 g1 V/ N' h可靠性高
峰值断态电压为 650V
6 C" N8 t' y. I% a5 ^4 @' \标准通态电流为7.5A
RMS 通态电流为 12A
栅极端子触发电流范围为 1mA – 15mA
热循环性能高
# l5 E- R* C/ \, R  j' ~阻断电压高&双向
额定浪涌电流为 132 Amp
栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
: L- @, Z) v9 b3 k3 v% m8 B重复峰值关断电流为 0.5 mA
最大反向重复电压为 500V
  y3 D" ]& X2 N7 |4 e  [* I栅极触发电压最大值为 1.5 V
" r, p( ]+ \' h0 R3 Y最大导通电压为 1.75 V
3 P2 L' ~+ k, M' @" Q. C2 n重复最大正向阻断电压为 500 V
/ X  s8 b& t# r6 j; s/ I
六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
6 k9 z' \7 B$ [) M首先，适当设置万用表，将选择开关定位到高阻力点。
! k" u$ n! Q- K5 X( w6 U8 S! l" ^然后将 SCR 的阳极连接到万用表的 +ve 端子。
) N$ v$ o! A( d1 p0 X( L) G当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
" \0 |& `7 z* ~/ n  H接下来，反转万用表设备上的连接以显示相同的结果。
, o0 _, v% N! M% H4 D' _然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
6 V3 a+ ~8 u9 K5 S在另一端，阴极连接到万用表的 -ve 端子。
3 q& E5 q* t& ~3 {结果，由于存在可控硅整流器，万用表读数显示电阻降低。
  p6 Q/ a1 r/ k7 b9 ]最后，将 SCR 的栅极与万用表的阳极和阴极断开。
[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。
: U4 |( I2 y/ a( [& U. P
) ]2 Z+ R3 k% w7 j" L. |1 _  @9 K, {七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
: A8 P* T0 n- q- w9 g0 }. D2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置
4 C0 Y7 n$ y+ s
八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。
. k' J: j4 T/ \+ Y4 h8 ^

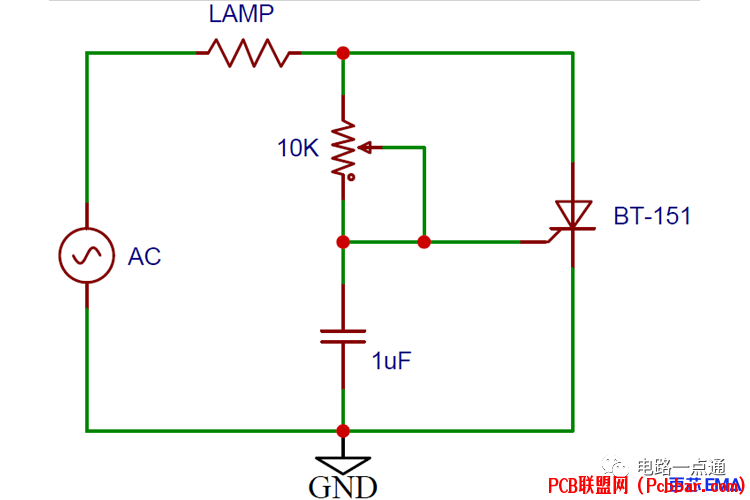

控制灯亮度的简单调光电路
10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。

# E0 L# u& u9 H3 x% Q% F) v九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
1 个BC548 或类似的 NPN 晶体管 (Q1)
4个1N4001或类似的整流二极管（D1、D2、D3、D4）
1 个22 Ω，5 瓦电阻器 (R1)
1 个330 Ω电阻 (R2)
! \4 a/ M; C; q0 |  r, R1个 820 Ω电阻 (R3)
, v* j1 l9 w5 i2 {5 m  J5 I1个 100 Ω电位器 (R4)
! `  ~$ Y0 @6 j  F- S3 v6 d* k6 O1个 100 Ω电阻 (R5)
' L9 W& {4 e1 @2 a2 s: i. e- v+ K7 M1个1 Ω，5 W电阻 (R6)
1个 2 安保险丝 (F1)
1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。
% B& T: M0 I. B  \: f: `; G. t
% |2 S5 \; Q: u" N5 }3 r2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。
  _3 `% ]5 U, r! w( V


BT151充电器详细电路图
$ J& r6 m& ^+ S, ]4 ~7 j, G0 d当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
( ?* L5 Y% w/ E8 f, U0 z当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。


3 ]4 u( D9 b9 j, s, v
