羽逸之光+四层DM642+第3、4、5、6、7次作业：PCB模块化布局

xuejinzhou

6月17号作业：
1：运用List表抓取模块
2：对PCB进行预布局以及拓扑结构分析

6月18号作业：
1：核心最小系统DSP-SDRAM-FLASH
2：基于CPLD的模块布局

6月19号allegro特训班任务和作业：
1：基于视频输出模块布局
2：基于视频输入模块布局

6月20号作业：
1：网口部分模块布局
2：电源部分模块布局
3： DSP外围电路布局与整体优化

6月21号作业：
1、层叠设置、规则设置与PCB布线规划

cesc

记得做笔记，不要放过每一个细节处理的部分喔

cesc

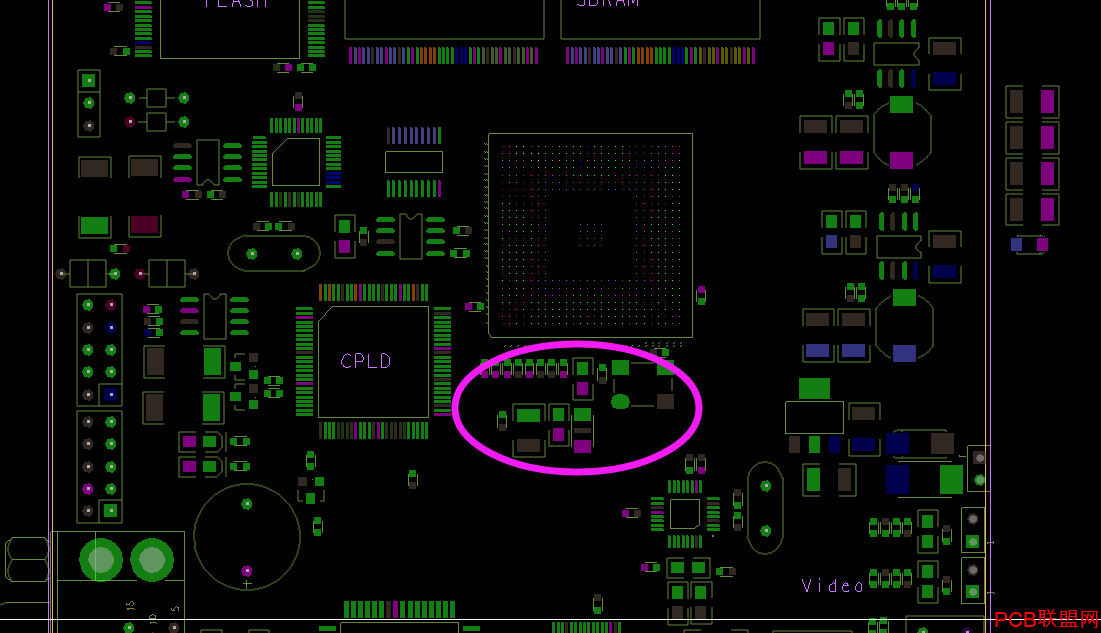

BGA外围的器件离BGA器件远一些 方便后期返修

cesc

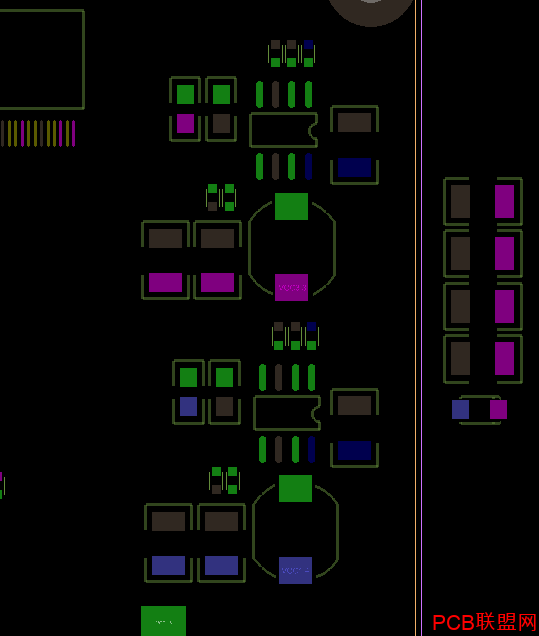

电源模块部分 每一路每一路之间可以保持间距  注意美观性

cesc

继续扇孔处理
