Altium Designer导gerber问题：the film is too small for the PCB

2019-3-1 17:19| 发布者：凡亿刘老师| 查看：3461| 评论：0

摘要：The Film is too small for this PCB

在用 Altium designer画板子的时候，要生成gerber文件的时候，会出错，出现这样的提示框：

出现"The Film is too small for this PCB"这个报错的主要原因就是菲林值的大小没有设置正确；解决这个问题很简单，就是在导出gerber文件的时候，加大菲林值就可以了。

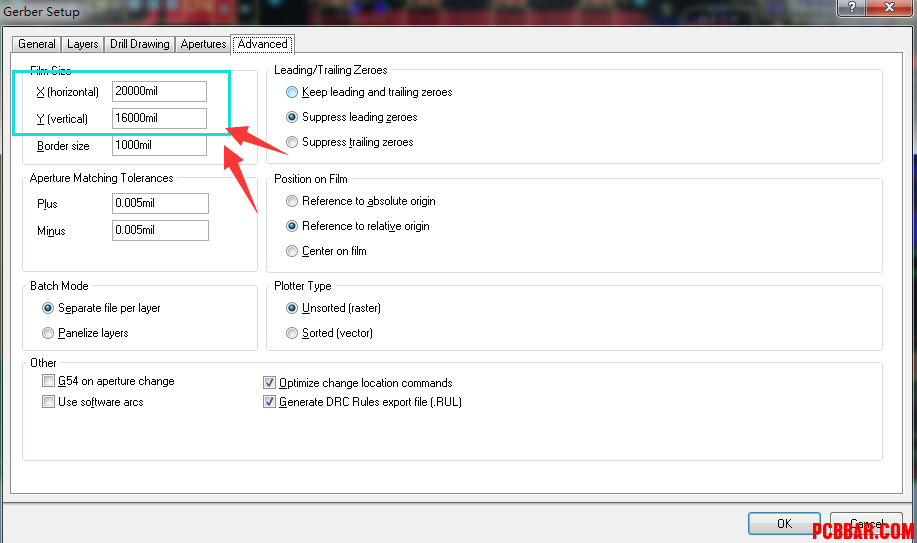

在pcb界面，File—Fabrication Outputs—Gerber Files ，进入gerber设置界面：

如上图所示：

X(Horizontal)初始值为20000mil 508mm
Y(Vertical)初始值为16000mil 406.4mm

这个不够大，导致出错”The Film is too small for this PCB”；通常我们在这两个值的后面都多添加个0，这样就可以避免这个报错了。

@
