AD如何实现MARK点开窗,且铺铜时能自动避让

2019-2-21 17:52| 发布者:凡亿刘老师| 查看:4360| 评论:1

摘要:MARK点开窗,且铺铜时能自动避让

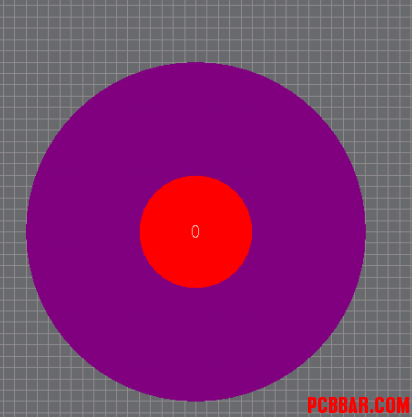

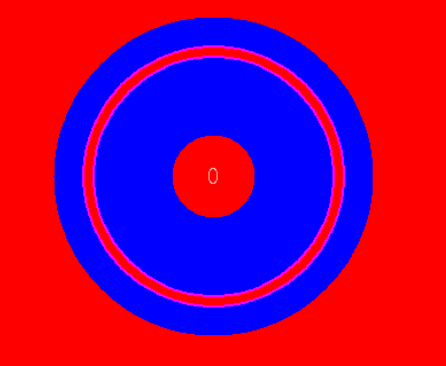

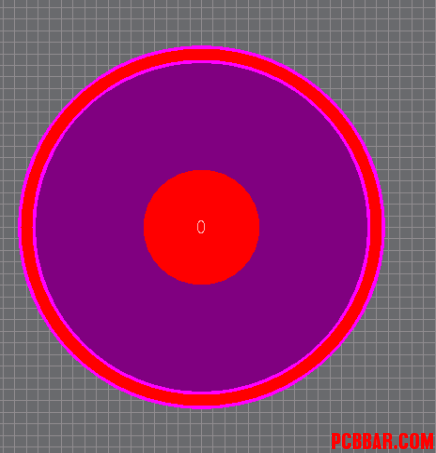

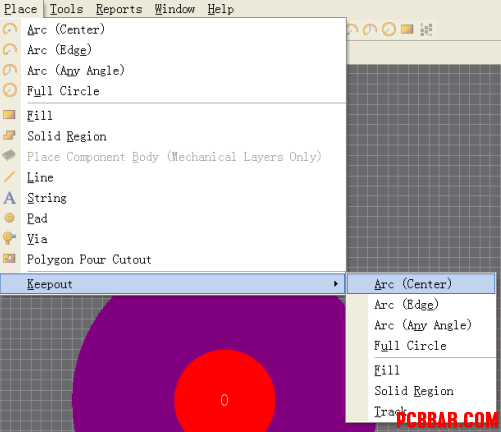

可将MARK当器件来做,以开窗4MM为例,在做PCB封装库时,需多加一个4MM的SMD焊盘于TOP SOLDER层,且放置一个KEEPOUT的圆环。如下图,铺铜后效果如下(显示有TOP层的圆环,但在GERBER输出时无此圆环)





@
