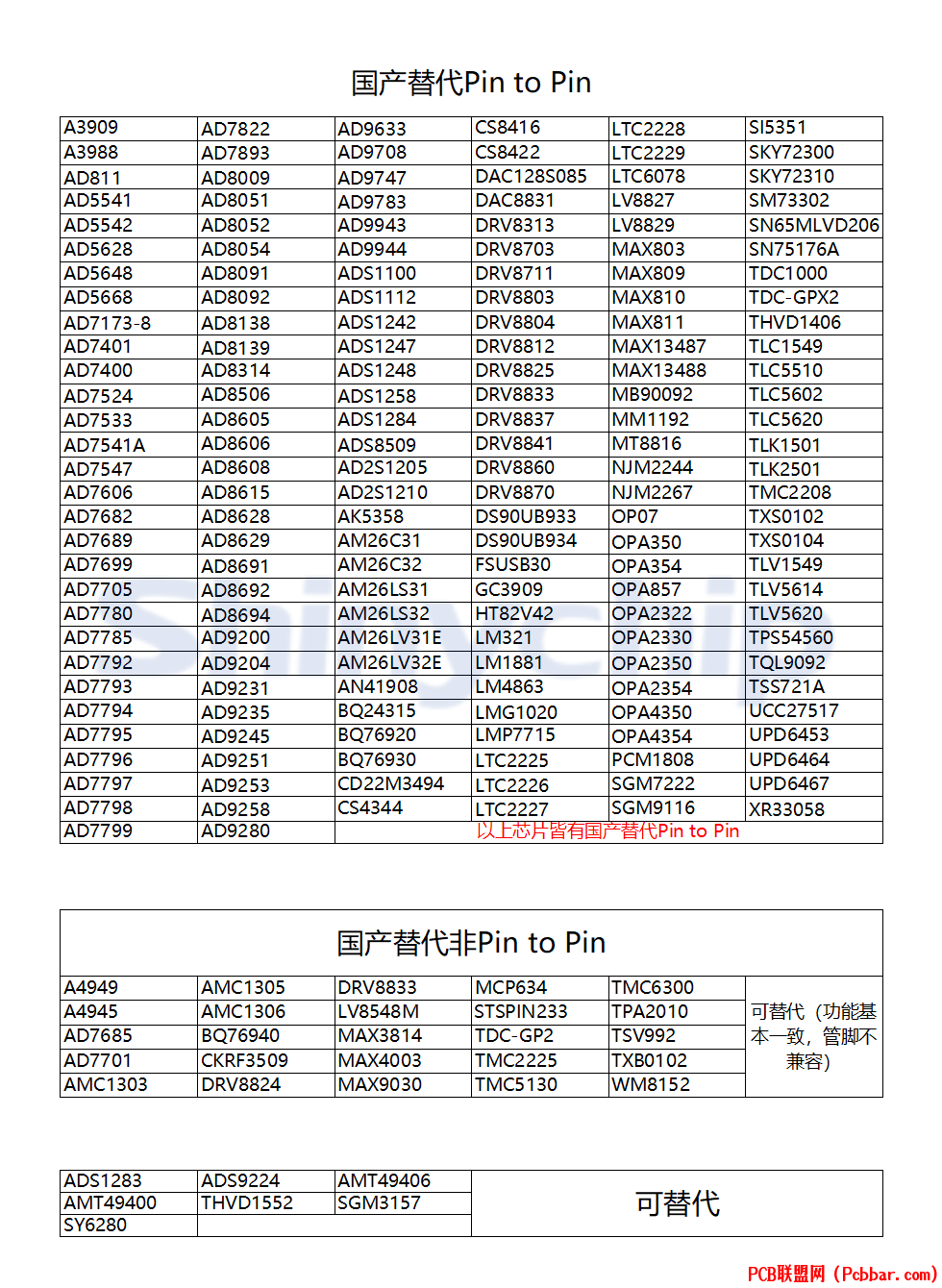

MS6363 是一个 3 通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 6 阶输出重建滤波器。可Pin to Pin兼容SGM9116。MS6363 的-3dB 带宽为 35MHz，压摆率为 160V/us。MS6363 比无源 LC 滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.5V 到+5.5V，并有极低的工作电流 27.5mA，非常适用于电池供电应用。
; ?1 D, ~7 h3 i& `4 W2 ?% C& L. BMS6363 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS6363 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS6363 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。 MS6363 采用 SOIC-8 八管脚封装，ESD 保护可达到 8KV。/ l* t3 d {1 X- K2 |/ m: a
! z6 b3 A. k1 G5 T) s主要特点7 p8 x; y1 E7 l0 A5 K/ r$ m
3 通道 6 阶 35MHz（HD）过滤器$ W. u" A! l0 u9 t( K% W7 y
透明的输入箝位# \* k: {6 K i% I; N
6dB 增益输出驱动器和驱动双视频负载' M7 R" l9 {/ `3 ~: ]
轨到轨输出
* Z0 L @+ ~2 `+ Q( G7 S; Y输入电压范围包括地& R7 N5 O: Q' f. d
交流或直流耦合输入" u! d& r8 S5 b+ H# c7 ^5 J
交流或直流耦合输出: ^1 e0 n+ s, n) O. d9 K2 m
单电源供电范围为 2.5V 到 5.5V
$ n* k1 l3 o! o- p7 q/ A* S% J% a6 T4 z低功耗，总工作电流为 27.5mA，单通道 9.2mA3 M4 W- B3 b7 Y! o/ i! X& P

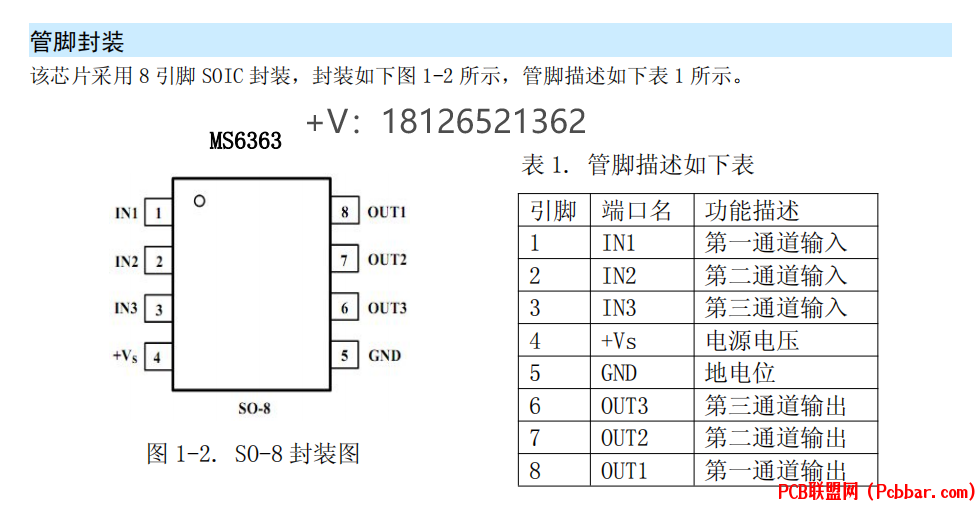

SOIC-8 的封装形式+ u9 Z" T# v- t
4 n, m1 }0 x/ M& G. s! _" ], d
) o0 N. {0 g; t% R- U8 K
应用
# ]6 N6 I1 F$ j视频放大器
( F2 [! |& s: c4 s) j有线电视和卫星机顶盒
5 y N! l, {6 Z( q: U, G( A' \通信设备' N' h2 ?, X) X; C* ?- q7 Z
消费类视频
" ?- B. h7 }: y; l便携式和手持式产品
! n3 w; W2 R3 E: Q' w个人视频录像机, i- M- g b5 m0 x3 D3 a( O
DVD 播放机. ^* C) o5 G- T+ g$ L6 ~5 D( ~
高清电视
1 \# Q8 i8 d& G4 u* ?放映机和幻灯机( L! V a' g, _- S W0 n
