关于Altium17交互式布局原理图选中后PCB相关网络全部选中的问题？

lanbenfeng

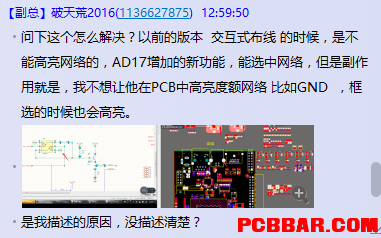

AD17现象：

在用过AD17交互布局后，都可能发现和AD09是有一定区别的，AD09原理图选中后PCB中只选中相关器件，而AD17原理图选中后PCB中相关网络的焊盘全部被选中！想像AD09那样，这里应该用到AD的另一个功能了！介绍如下：
1、在原理图中选择Tools-Cross probe;

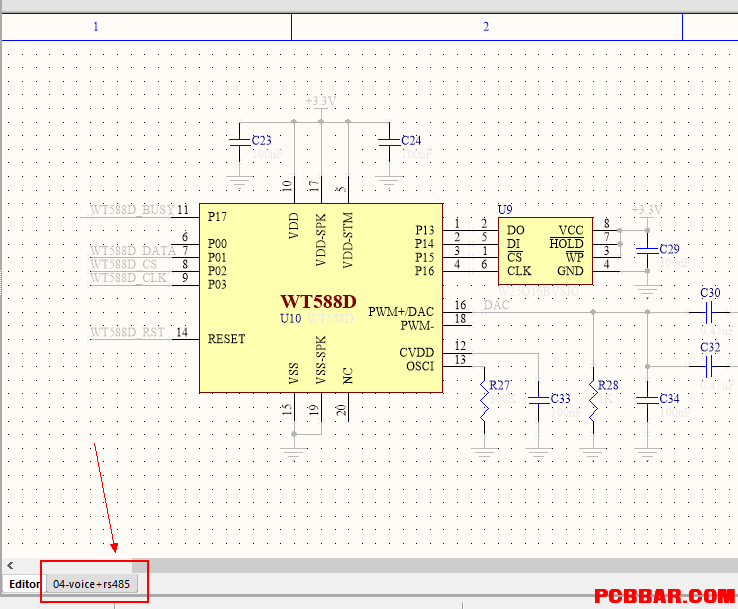

2、在经过上一步操作后，原理左下角会多出一个选项就是自己项目的文件名，这时选中那个文件名后，整个原理图只能选中器件，其它操作都是不行的，这样在进行交互式布局，就跟09的一样了，只会选中器件，而不会显示相关网络了！

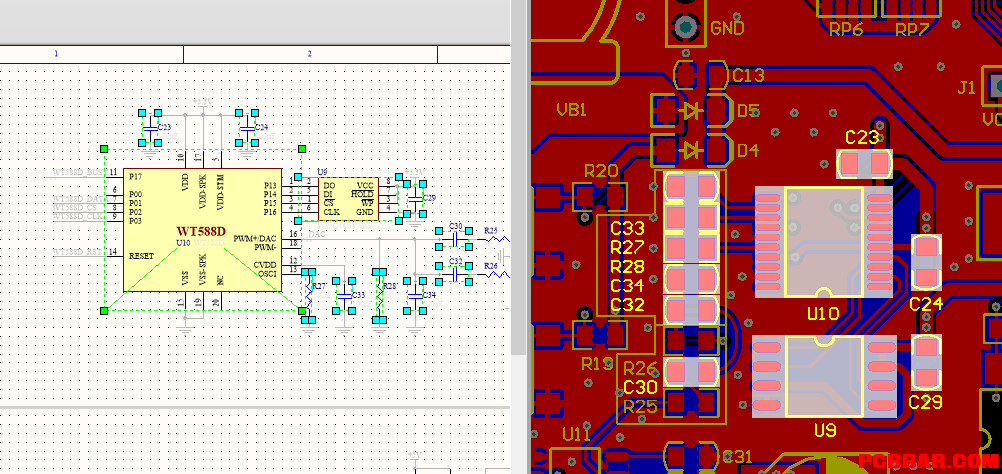

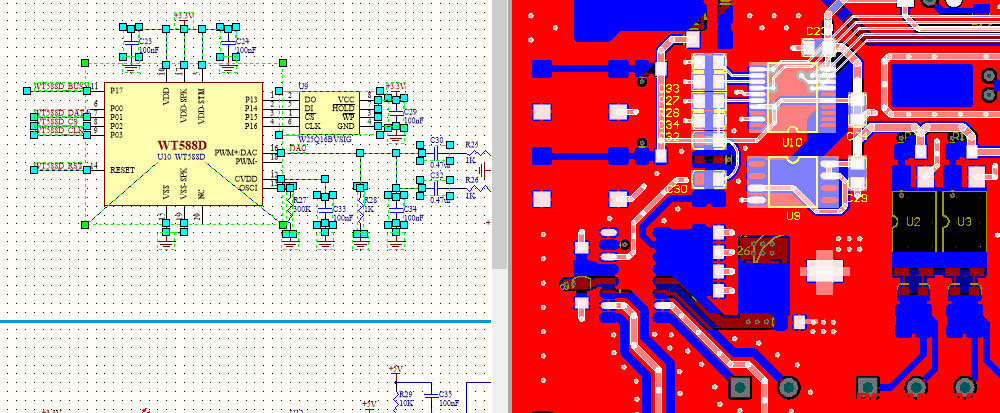

3、前后对比图



觉得有用回复一下给个赞，哈哈

kkkiii2008

小技巧,大作用.

不将就

支持支持，继续加油

zhouwo

如果没原理图。。。。。只有封装的PCB。。。那。。。估计也是不行吧

lanbenfeng

zhouwo 发表于 2016-12-21 13:40
如果没原理图。。。。。只有封装的PCB。。。那。。。估计也是不行吧

只有PCB不就是直接框选了，不会不这种情况的

chenzhouyu

没想明白altium为什么这么搞。

lfljiang

都那么跟上时代呀，俺还在用09版本

lanbenfeng

lfljiang 发表于 2016-12-21 16:13
都那么跟上时代呀，俺还在用09版本

2个一起用，新的有些功能还是比09好用的

lanbenfeng

chenzhouyu 发表于 2016-12-21 16:12
没想明白altium为什么这么搞。

感觉得这也有个好处，就是选择的时候比较好选，不怕选的时候托动到哪根线或器件了

lfljiang

兰本峰（lake） 发表于 2016-12-21 16:19
2个一起用，新的有些功能还是比09好用的

公司不给用，之后装虚拟机再用了
