Altium Designer PCB中非可视范围物件挪动到可视范围操作

2019-3-7 15:13| 发布者：凡亿刘老师| 查看：2174| 评论：0

摘要：PCB中非可视范围物件挪动到可视范围操作

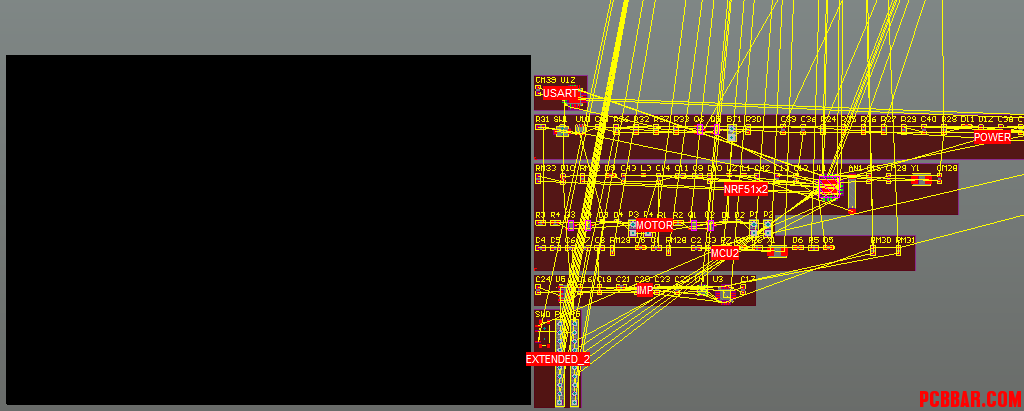

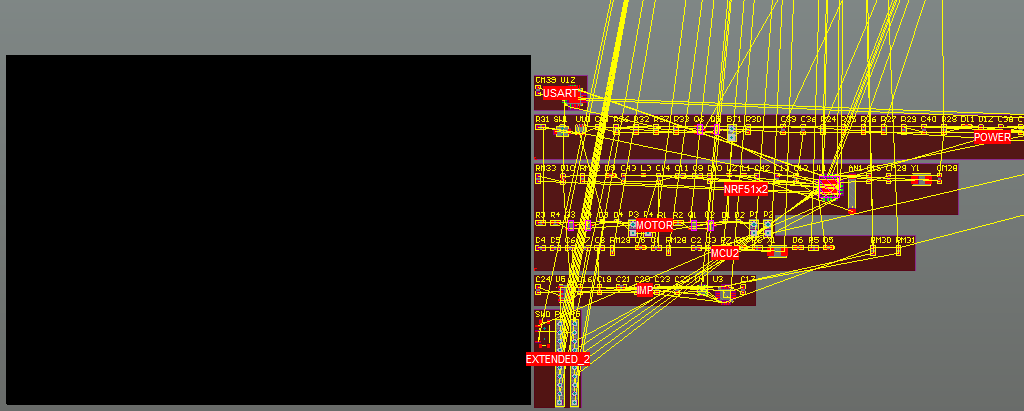

在原理图导PCB的时候，有时会因为原点坐标不对等一系列的原因，导致出现元器件不知道飞哪去了，拉也拉不出来的情况。如图：

解决办法如下：

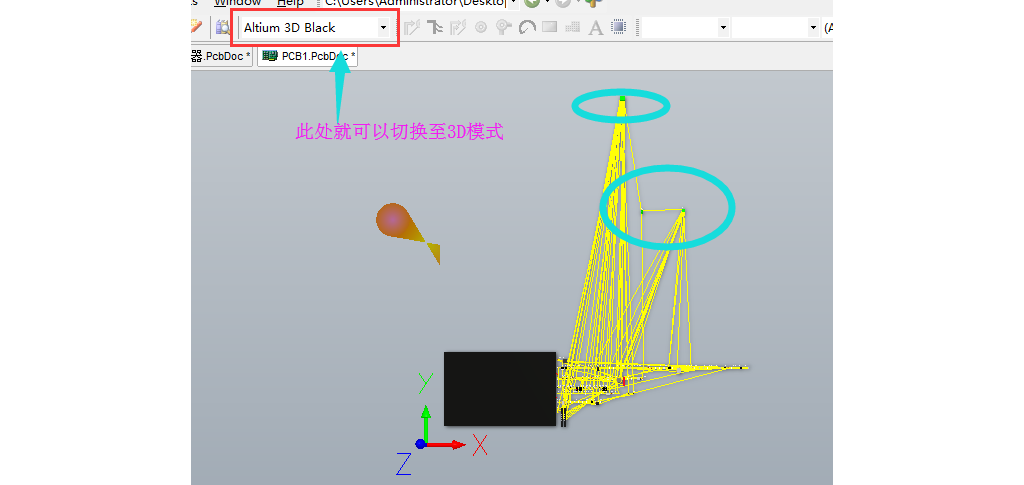

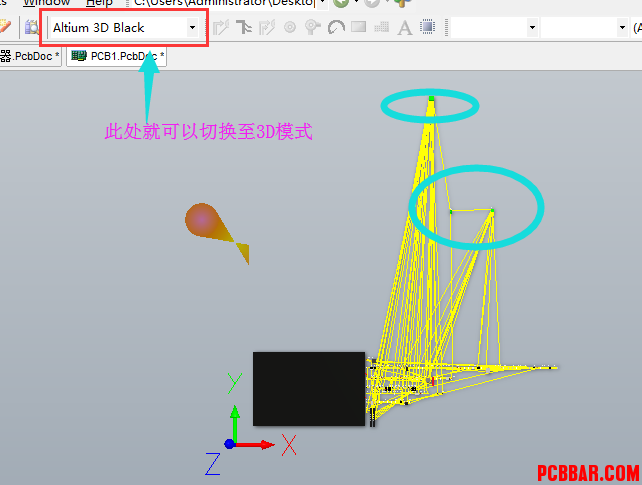

1.首先打开3D模式，这样可以很清楚的看到飞走的器件的位置。

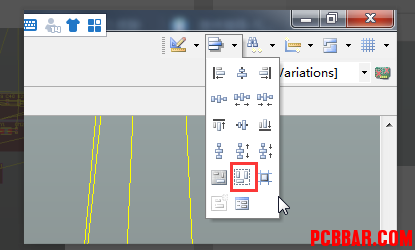

2.Ctrl+A全选，在工具栏里面有个排列工具我们可以点击在区域内排列，如图：

3.使用上面提到的离合功能，然后框选一个区域，这时候所有的元器件就会自动排列到你那个区域，如图：

这样，就可把所有的器件聚集到你设定的范围内了。
