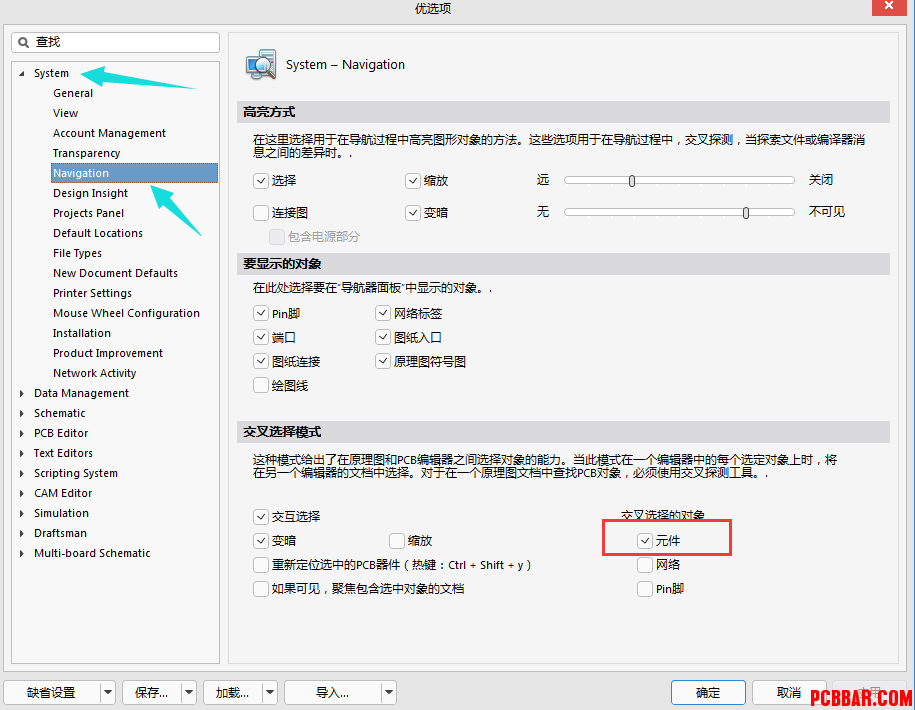

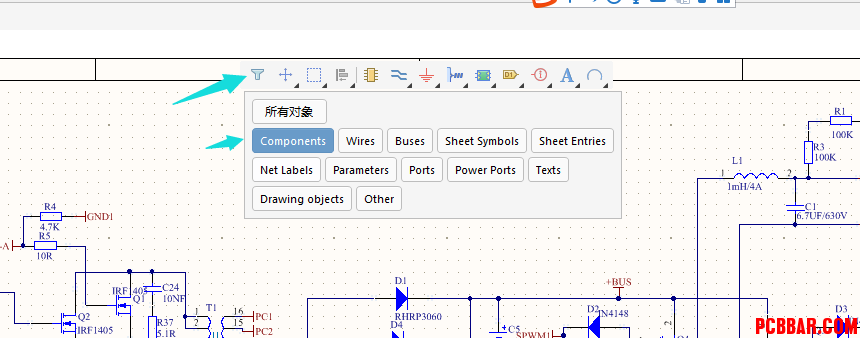

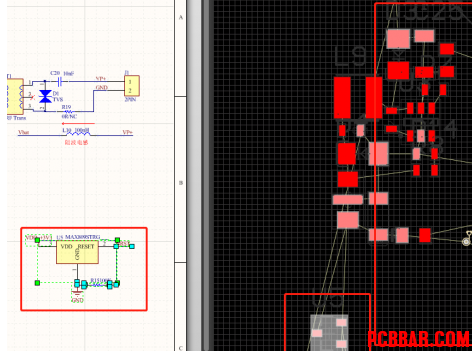

使用AD18的交叉选择时有时候存在,在原理图中选择一部分,然后在PCB中layout,但移动选择的这部分时,上面的所有网络都会被移动,包括电源和地网络;(如下图所示),那么该如何解决这一问题呢? 解决方法如下: 方法一:调出 设置——System——Navigation界面,右下角只选中Components,应用一下,基本上就可以了。 方法二:直接使用过滤器,在过滤中只选择components再框选就不会选中连线了。 搜索 复制 |
